Поставляем станки для изготовления трубных досок

Поставляем станки для изготовления трубных досок (решеток)

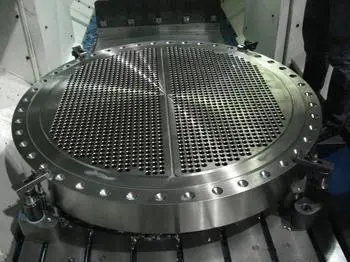

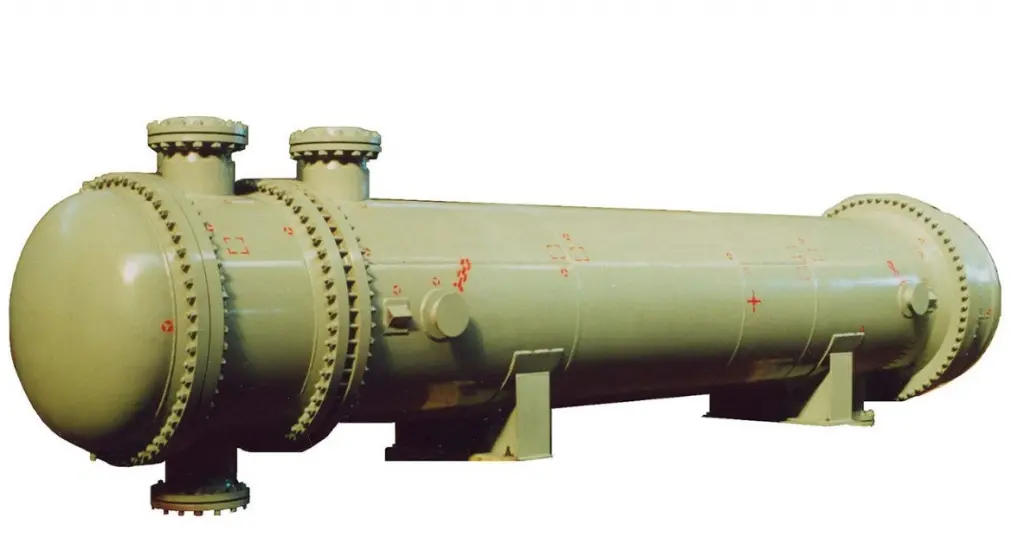

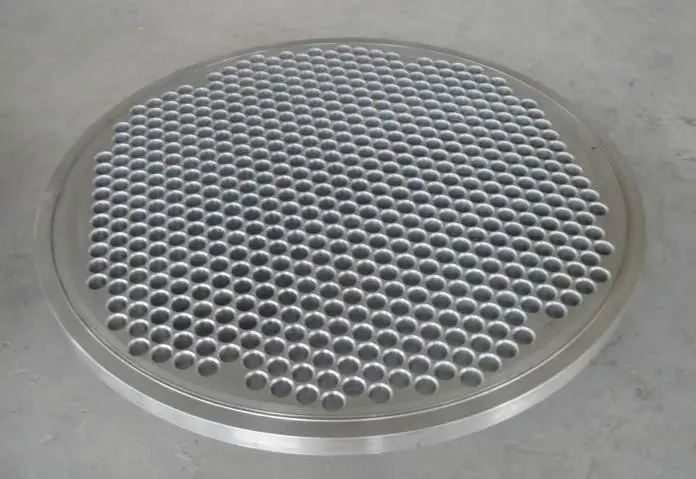

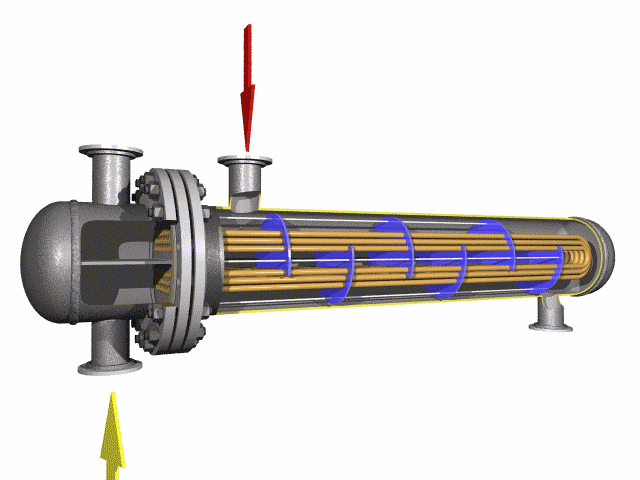

Трубная доска представляет собой металлическую плиту с высверленными сквозными отверстиями, которые образуют сетчатое полотно. Главная функция такого изделия – крепление трубок поверхности теплообмена и объединения их в трубный пучок. Существует 4 способа размещения трубок: шахматный, коридорный, радиальный и по концентрическим окружностям. Ввиду своей специфической конструкции трубная решетка имеют узкое применение, но является незаменимой составляющей в таких изделиях как кожухотрубчатые теплообменники, конденсаторы, котлы и т.п.



Технические требования

Изготовление трубной решетки сложный процесс. Это связано с высокими требованиями к точности отверстий и большим числом сверлильных операций. Поэтому данные изделия производятся на станках с ЧПУ. На территории нашей страны действуют несколько стандартов на трубные доски: ГОСТ 15118–69, 13202–77, 13203–77, 55601-2013.
Типовые изделия имеют следующие характеристики:

• Наружный диаметр: от 530 до 3690 мм;
• Толщина: от 30 до 75 мм;
• Температура эксплуатации: от -70 °C до 450 °C;
• Ряд диаметров труб: 16, 20, 25, 38, 57 мм;
• Материал: сталь 20, 09Г2С, 20Х13 и другие высокоуглеродистые и легированные конструкционные стали.

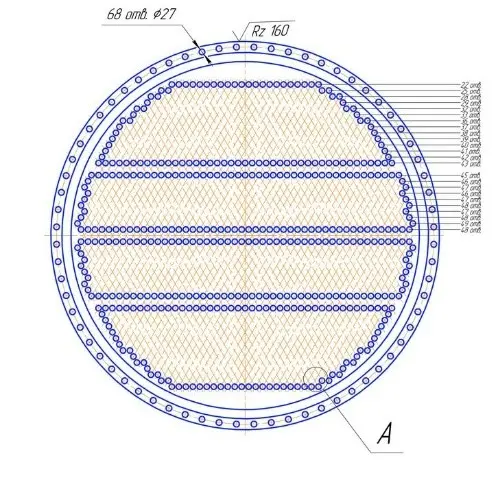

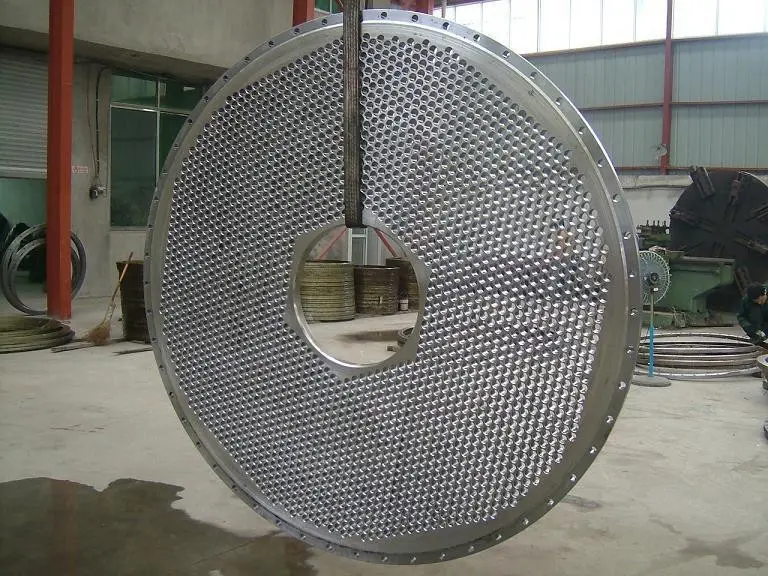

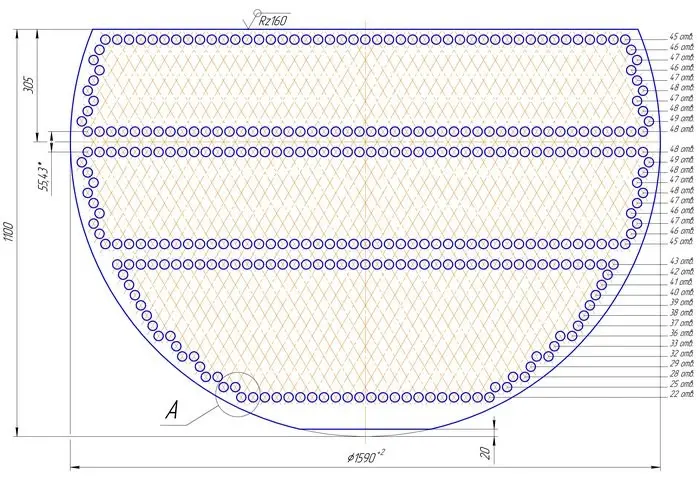

Примеры исполнений

Особенности изготовления

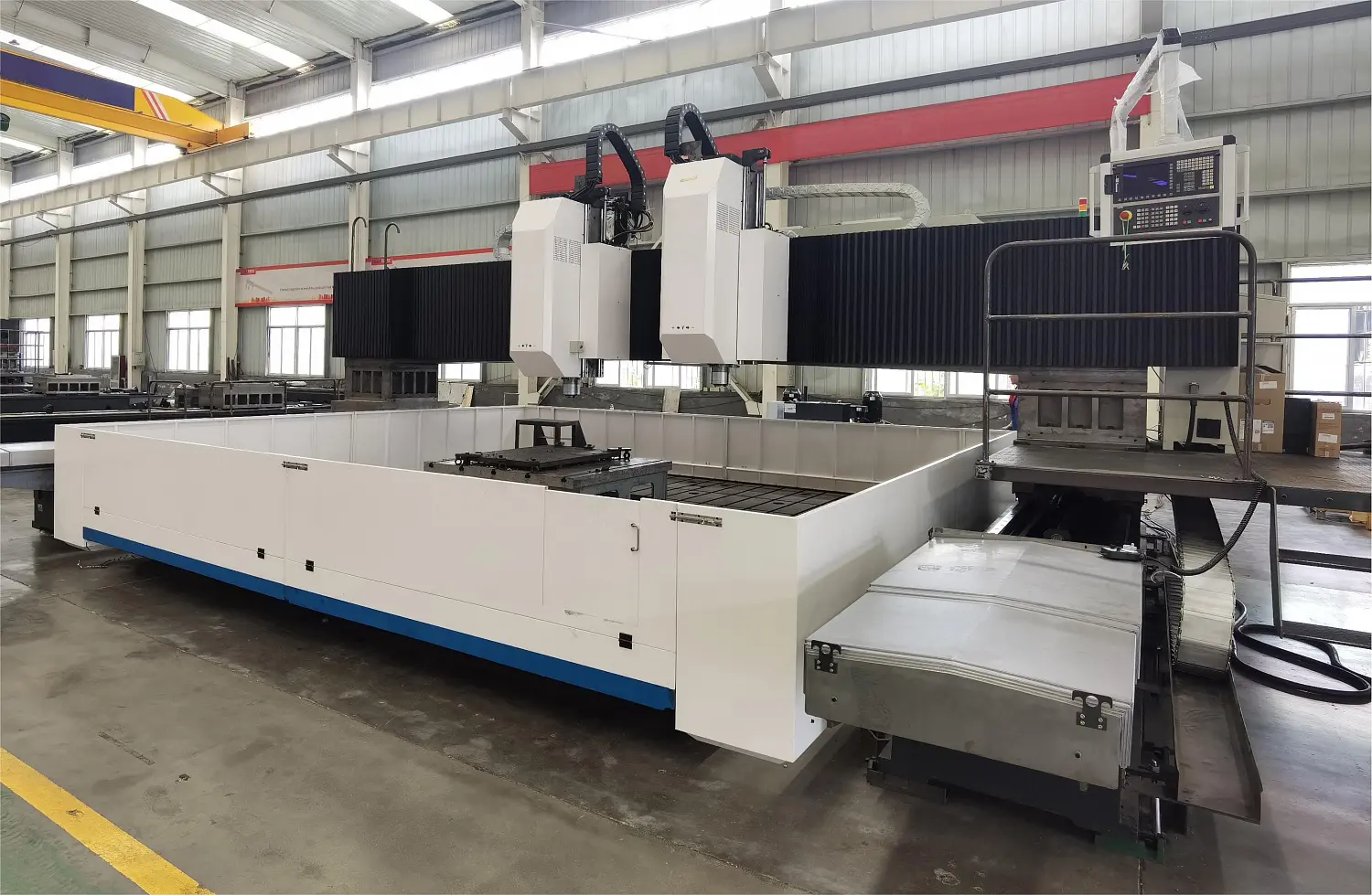

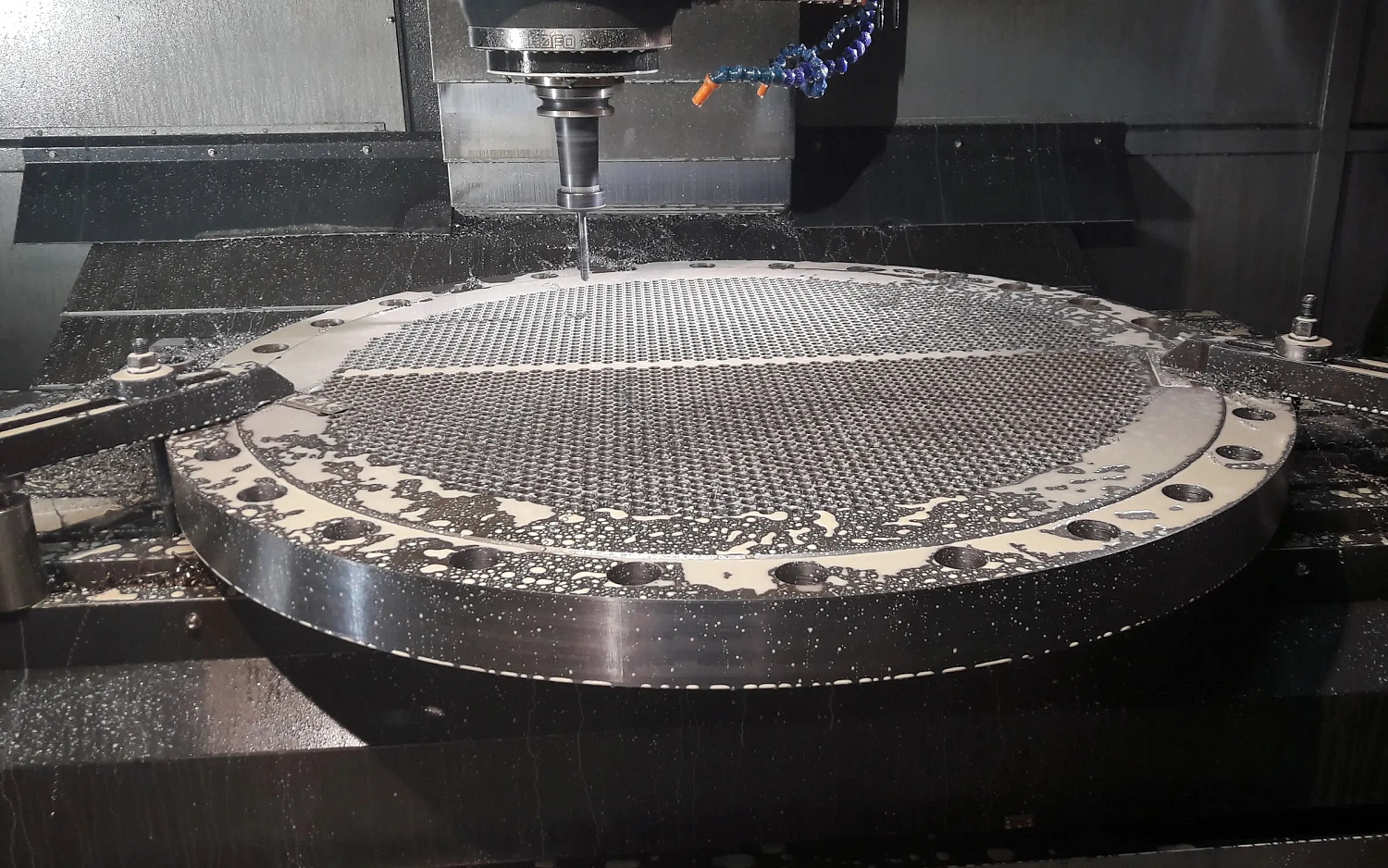

Качество подобных изделий зачастую зависит от двух составляющих: металл и оборудование. И если с первым все понятно, то найти действительно качественное оборудование задача не легкая. Узел крепления «труба – доска» является наиболее ответственным и требует высокого качества сверления. Основная сложность обработки глубоких отверстий связана с отводом стружки и подводом смазочно-охлаждающей жидкости (СОЖ). Компания ООО «Интеллектуальные Робот Системы» поставляет сверлильные станки с ЧПУ, разработанные специально для подобных задач.
Основные компоненты и узлы изготавливаются мировыми производителями станков:

Узел	Бренд	Страна
Линейные направляющие	HIWIN /PMI	Taiwan
Шариковый винт	HIWIN /TBI	Taiwan
Система ЧПУ	Siemens 828D	Germany
Сервопривода и драйвера	Siemens	Germany
Шпиндель	Kenturn	Taiwan China
Гидравлика	ATOS	Italy/Taiwan
Система автоматической смазки	Red bird	China
Основные элементы системы управления (панель, сигнальные лампы и проч)	Siemens	Germany
