Компания iRS занимается разработкой, изготовлением и поставкой роботизированных технологических комплексов (РТК) для сварки в защитных газах – TIG, MIG/MAG. На сегодняшний день дуговая сварка металлоконструкций является самым распространенным видом сварки и самым популярным способом соединения металлических изделий в единое целое. В современном производстве наиболее востребованным является использование роботизированного технологического комплекса для производства продукции дуговой сваркой. При роботизации сварки Вы получаете следующие преимущества:

• Вкладываете в своё оборудование, а не в чужих людей.
• Минимизируете расходы на зарплату, вместо сварщиков - подсобные рабочие.
• Поддерживаете качество продукции на уровне, уменьшаете процент брака.
• Планируете сроки.
• Приобретаете репутацию высокотехнологичной компании.

Из широкого спектра роботов для сварки (дуговой) мы остановили свой выбор на роботах Fanuc, т.к. эти роботы специально были созданы для реализации сварочных процессов в автоматическом цикле. Как правило работа компонентов системы полностью синхронизирована, то есть сам робот, позиционеры, сварочный источник работают совместно по заранее написанной программе благодаря общей панели управления. Это позволяет нанимать на работу с РТК сварки специалистов с минимальной квалификацией, можно даже без знаний в сварке.

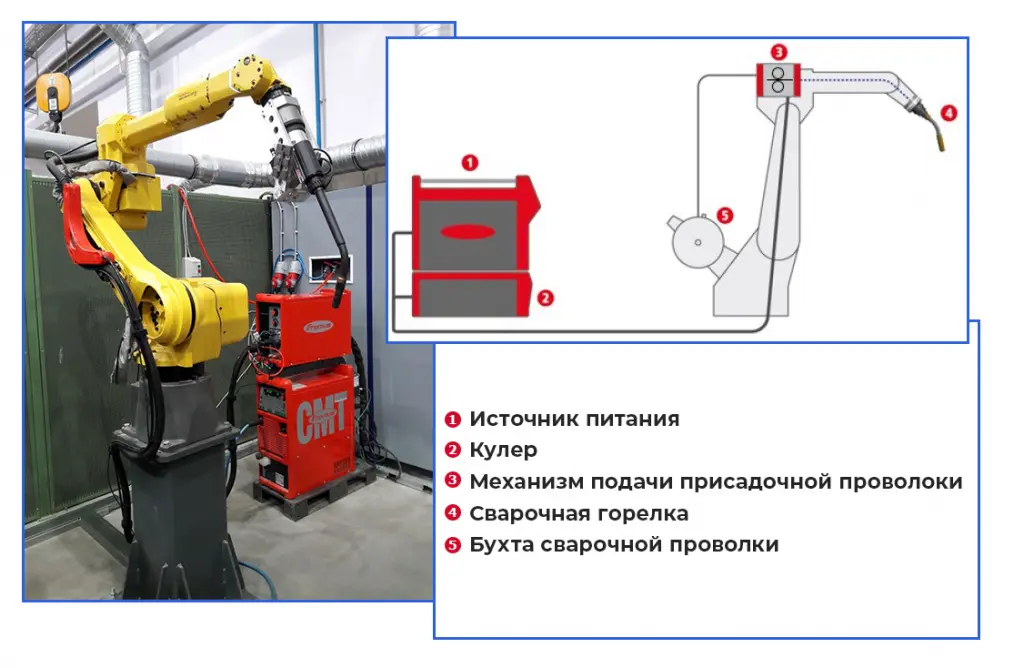

Простейшая схема роботизированной системы для дуговой сварки

• цифрового трехмерного сканирования рабочего участка трубопровода в котловане;
• формирования модели и автоматизированной резки стальных изделий различной формы, включая трубопроводы для изготовления узлов врезки, тройников и отводов;
• роботизированной сварки трубопроводных узлов врезки, тройников и отводов.

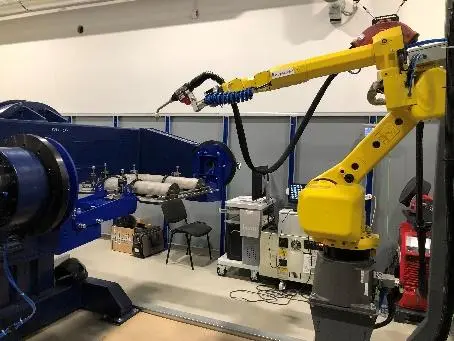

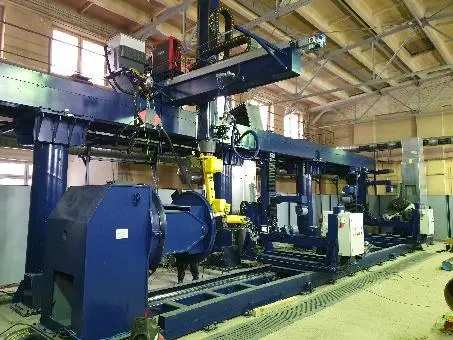

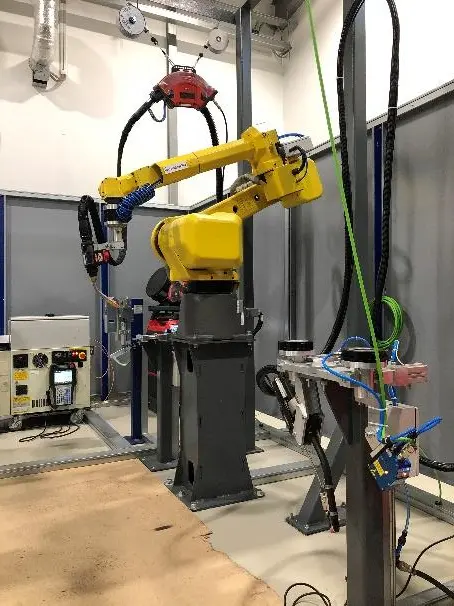

Роботизированный комплекс изготовления стальных трубопроводов для предприятия АО «Мосгаз»

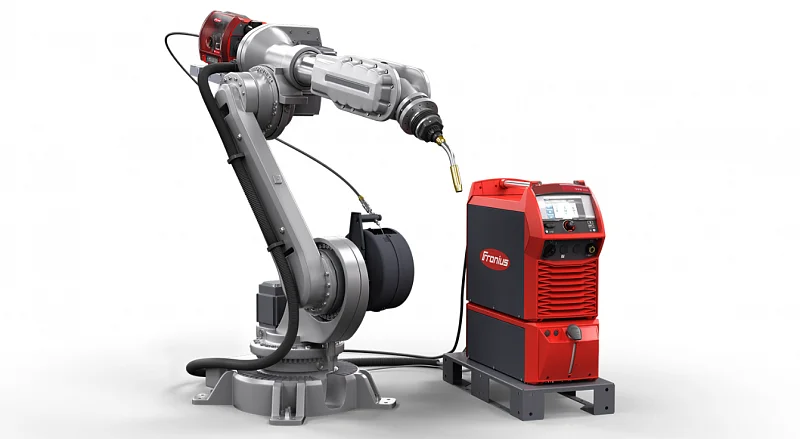

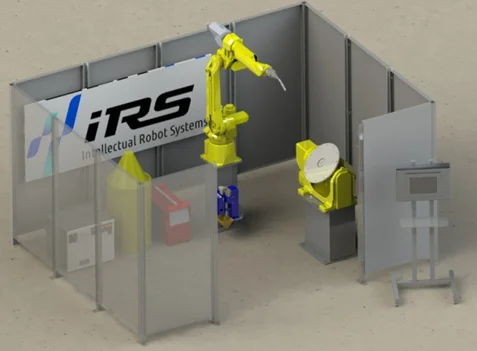

Базовое универсальное решение для роботизированной сварки в защитных газах выглядит так:

№	Планировка
1.	Промышленный робот - Fanuc Arc Mate 100iD
2.	Роботизированный сварочный источник; TPS 320i
3.	Механизм подачи присадочной проволоки WF15i
4.	Сварочная горелка

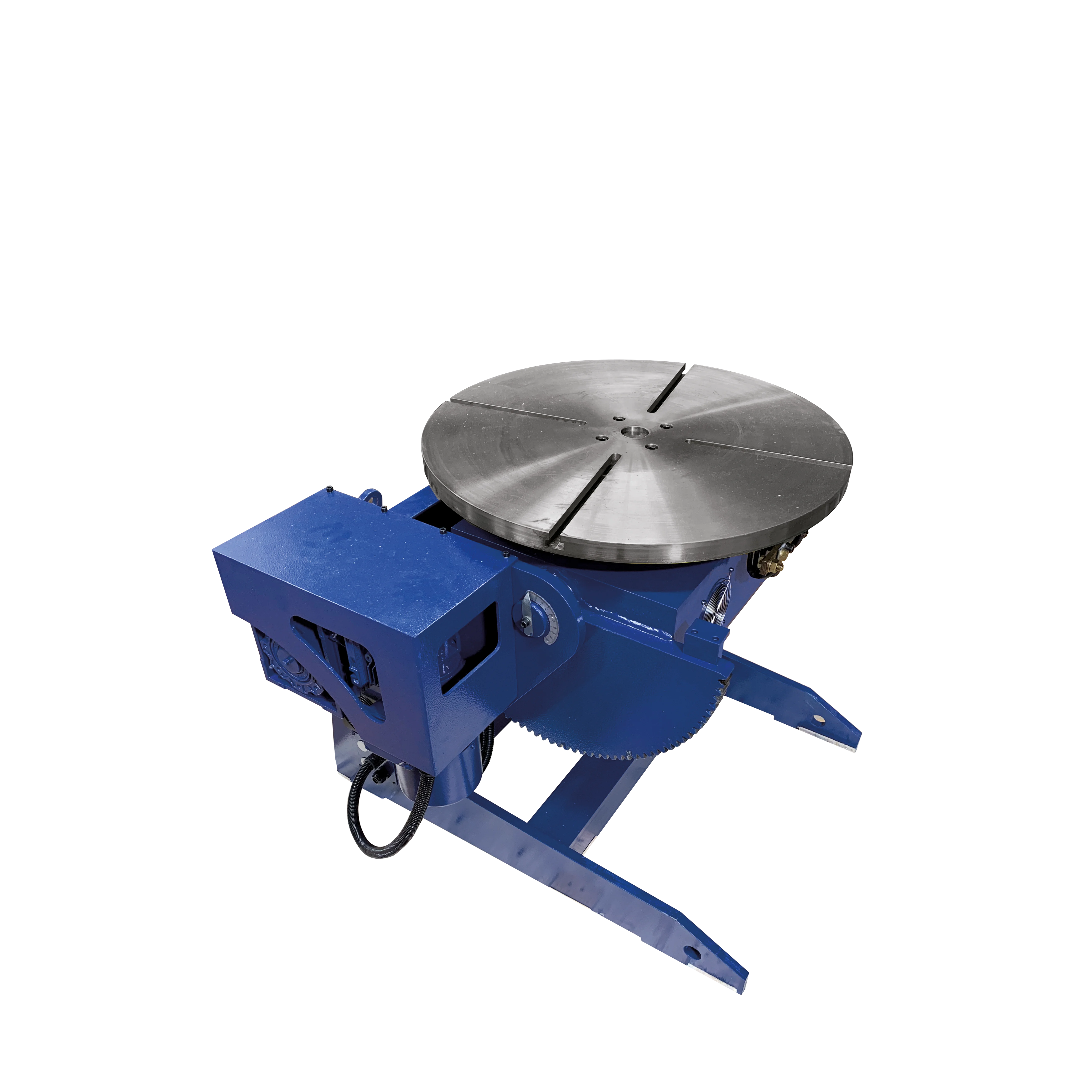

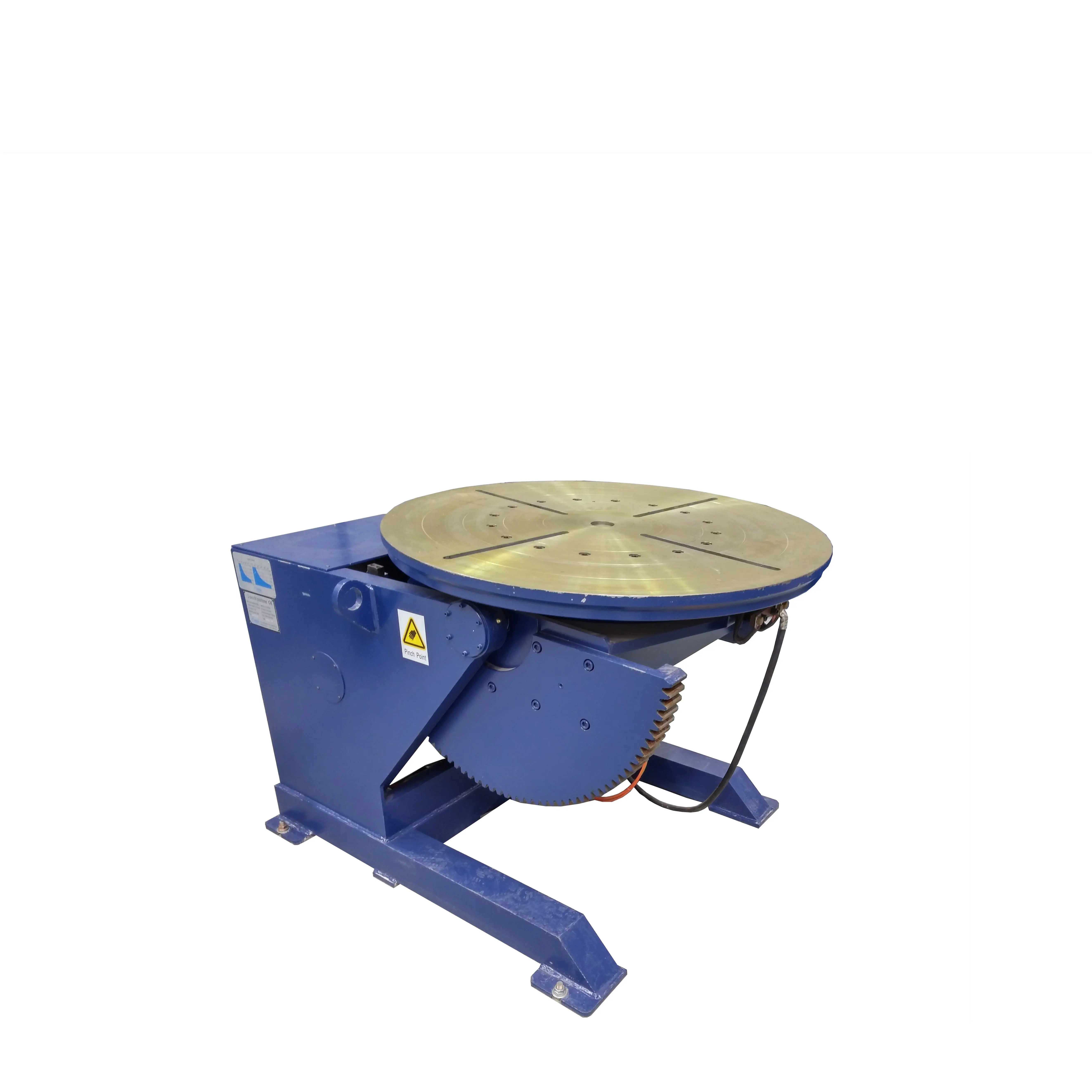

5.	Сварочный позиционер
6.	Бухта присадочной проволоки
7.	Система очистки сварочной горелки
Цена: от 99 000 EUR с НДС

1. Системы крепления робота: линейные направляющие, колонны, порталы и т.д.;

2. Системы наблюдения и технического зрения;

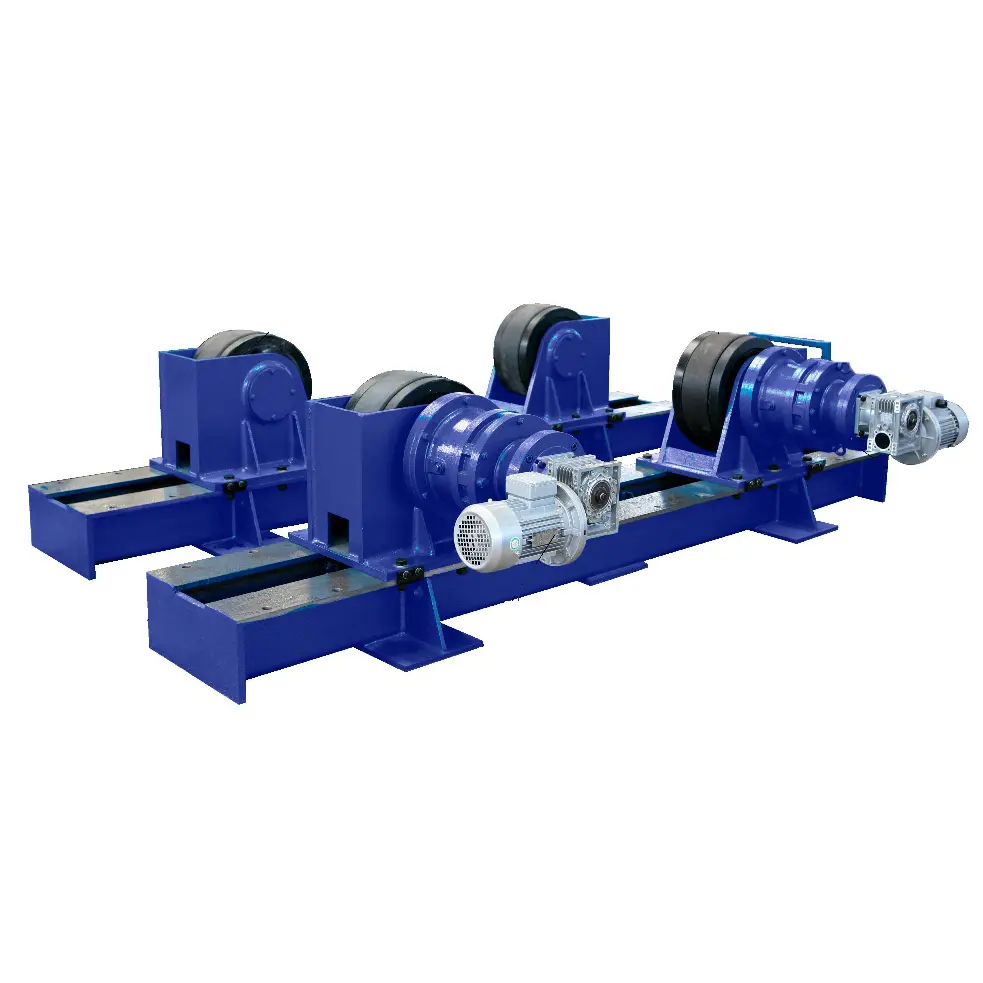

3. Сварочные манипуляторы, вращатели, роликовые опоры и т.д.;

4. Систему смены инструмента;

5. Технологическую оснастку;

6. Прочие компоненты необходимые для выполнения технологических функций.

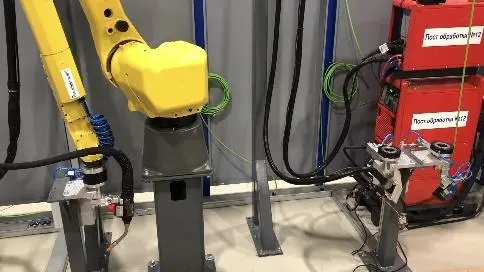

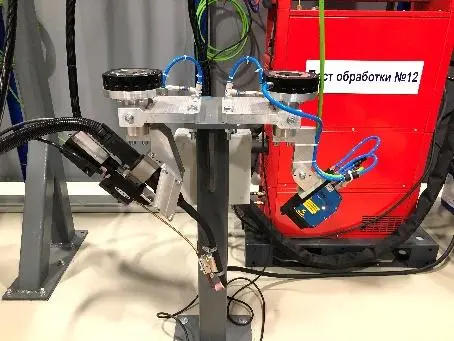

Система смены инструмента предназначена для смены сварочных головок, устанавливаемых на фланце 6-ой оси робота-манипулятора, в автоматическом режиме. Это даёт возможность решать разные производственные задачи, используя несколько сварочных процессов, например, TIG, MIG/MAG, PAW и т.д, на одном комплексе. Данный подход был реализован на проектах Кузнецов, Стрела и НПП Куйбышев-Телеком.

В зависимости от состава комплекса и сложности его исполнения может меняться и его стоимость. Для примера:

Цена от 85 000 Евро

Цена от 150 000 Евро

Цена от 355 000 Евро

При проработке проекта технический отдел выполняет симуляцию процесса сварки. Это позволяет определить:

• Технологичность процесса;
• Возможность выполнения сварки за счёт проверки зоны досягаемости робота и пространственного ориентирования изделия;
• Трудоемкость процесса;
• Удобное и компактное расположение компонентов комплекса.
