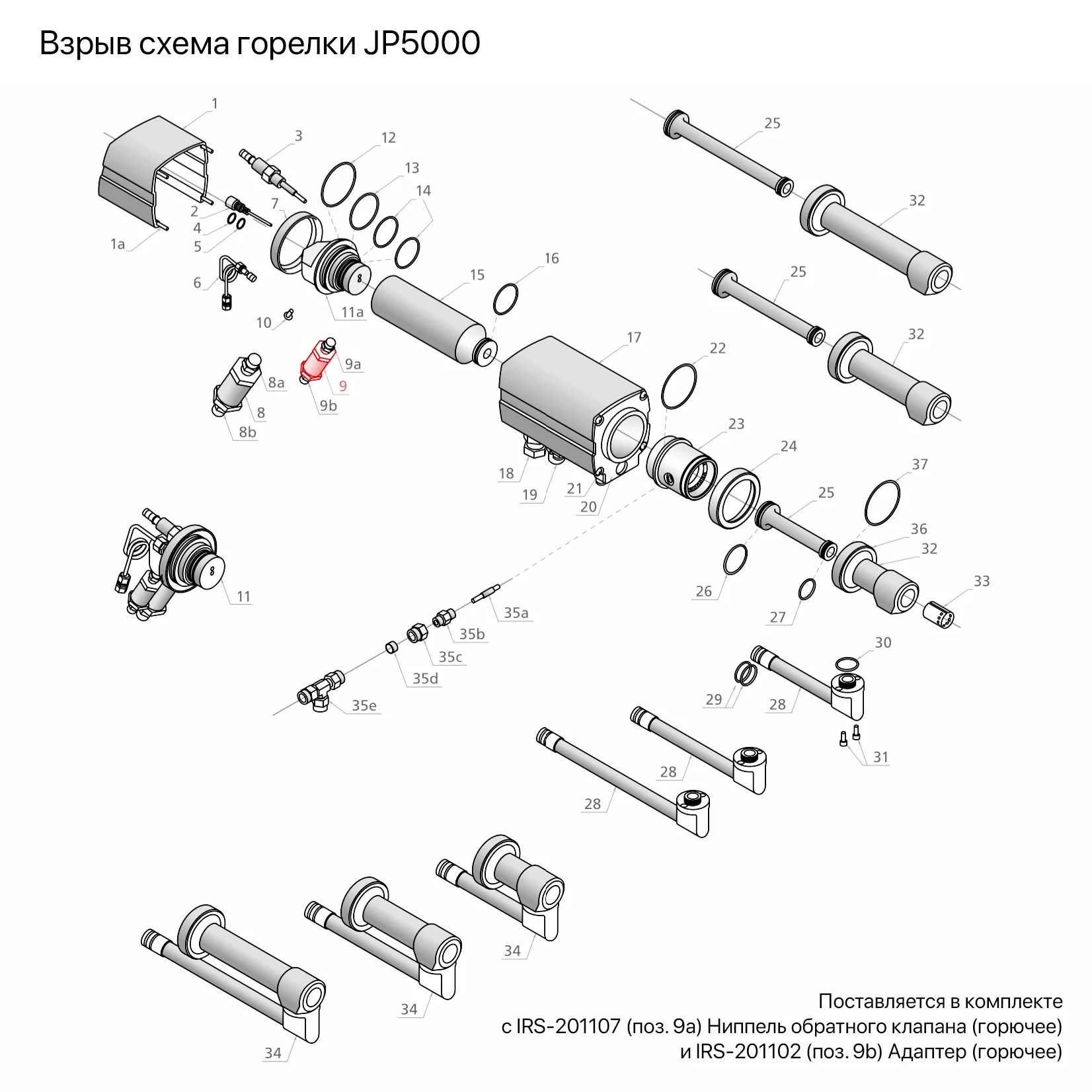

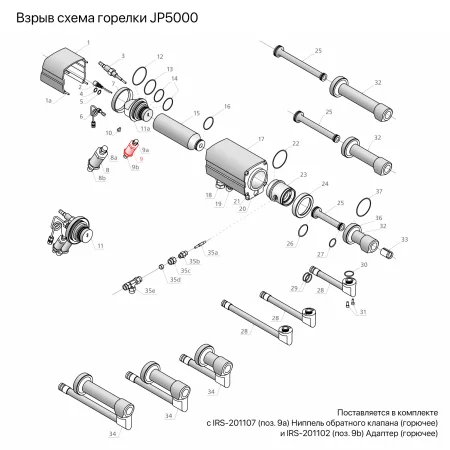

IRS-201105 Обратный топливный клапан Поставляется в комплекте с IRS-201107 Ниппель обратного клапана (горючее) и IRS-201102 Адаптер (горючее). Совместим с моделью плазматрона JP5000, на взрыв-схеме плазмотрона отображается позицией 9
| Номер на схеме | Артикул | Наименование | Артикул по FST | |
|---|---|---|---|---|
| 1 | IRS-201044 | JP-5000 Кожух защитный | Rear cover | 310.062 |
| 1a | - | Штифт для крепления задней крышки | Rear cover dowel pin | 310.004 |
| 2 | IRS-201095 | Трубка топливная | Coaxial fuel tube assembly | 310.082 |
| 3 | IRS-201074 | Свеча зажигания в сборе | Spark plug assembly | 310.074 |
| 4 | IRS-201108 | Кольцо уплотнительное | O-Ring, coaxial fuel tube, rear | 310.025 |
| 5 | IRS-201109 | Кольцо уплотнительное | O-Ring, coaxial fuel tube, front | 310.034 |
| 6 | IRS-201090 | Трубка датчика давления в сборе | Combustion pressure tube assembly | 310.086 |
| 7 | IRS-201099 | Гайка стабилизатора | Nut, stabilizer to water jacket | 310.045 |
| 8 | IRS-201104 | Обратный кислородный клапан | Oxygen check valve | 310.103 |
| 8a | IRS-201106 | Ниппель обратного клапана (кислород) | Nipple, 1/4" Oxygen check valve to stabilizer | 310.010 |
| 8b | IRS-201101 | Адаптер (кислород) | Adapter, 1/4" NPT | 310.013 |
| 9 | IRS-201105 | Обратный топливный клапан | Fuel check valve | 310.042 |
| 9a | IRS-201107 | Ниппель обратного клапана (горючее) | Nipple, 1/8" Fuel check valve to stabilizer | 310.009 |
| 9b | IRS-201102 | Адаптер (горючее) | Adapter 1/8" NPT | 310.007 |
| 10 | IRS-201103 | Винт для кабеля заземления | Screw, ground cable | 310.005 |
| 11 | IRS-201070 | JP-5000 Стабилизатор коаксиальный в сборе | Coaxial stabilizer assembly | 310.069 |
| 11a | IRS-201071 | Корпус задней части горелки | Rear gun body | - |
| 12 | IRS-201110 | Кольцо уплотнительное | O-Ring, stabilizer, back | 310.030 |
| 13 | IRS-201111 | Кольцо уплотнительное | O-Ring, comb. chamber to stab. spacer | 310.101 |
| 14 | IRS-201112 | Кольцо уплотнительное (2 шт.) | O-Ring, stabilizer, front | 310.033 |
| 15 | IRS-201026 | JP-5000 Камера сгорания | Combustion chamber | 310.060 |
| 16 | IRS-201017 | Кольцо уплотнительное камеры сгорания | O-Ring, combustion chamber | 310.031 |
| 17 | IRS-201066 | JP-5000 Корпус в сборе | Water jacket | 310.058 |
| 18 | - | Поворотный патрубок для воды диаметром 3/8" MNPT | Fitting, swivel, water in, 3/8" MNPT | 310.018 |
| 19 | - | Канал слива воды | Fitting, water out | 310.017 |
| 20 | - | Передняя накладка | Front cover plate | 310.063 |
| 21 | - | Привинчиваемая передняя накладка | Screw, front cover plate | 310.002 |
| 22 | IRS-201018 | Кольцо уплотнительное | O-Ring, interconnector | 310.102 |
| 23 | IRS-201025 | JP-5000 Корпус промежуточный | Interconnector | 310.059 |
| 24 | IRS-201007 | Гайка промежуточная | Nut, interconnector to water jacket | 310.044 |
| 25 | IRS-201060 | JP-5000 Ствол 4" | 4" Barrel w/O-Rings | 310.078 |
| 25 | IRS-201061 | JP-5000 Ствол 6" | 6" Barrel w/O-Rings | 310.079 |
| 25 | IRS-201062 | JP-5000 Ствол 8" | 8" Barrel w/O-Rings | 310.080 |
| 26 | IRS-201042 | Кольцо уплотнительное | O-Ring, barrel, back | 310.032 |
| 27 | IRS-201041 | Кольцо уплотнительное | O-Ring, barrel, front | 310.035 |
| 28 | - | Трубка возврата воды 4" | 4" Water return tube | 310.052 |
| 28 | - | Трубка возврата воды 6" | 6" Water return tube | 310.053 |
| 28 | - | Трубка возврата воды 8" | 8" Water return tube | 310.054 |
| 29 | IRS-201043 | Кольцо уплотнительное (2 шт.) | O-Ring, water return tube to water jacket | 310.026 |
| 30 | IRS-201039 | Кольцо уплотнительное | O-Ring, water return tube/barrel holder | 310.100 |
| 31 | - | Винт (2 шт.) | Screw, water return to barrel holder | 310.003 |
| 32 | - | Держатель ствола диаметром 4" | 4" Barrel holder | 310.047 |
| 32 | - | Держатель ствола диаметром 6" | 6" Barrel holder | 310.048 |
| 32 | - | Держатель ствола диаметром 8" | 8" Barrel holder | 310.049 |
| 33 | - | Водяная перегородка | Water baffle | 310.065 |
| 34 | IRS-201063 | JP-5000 Держатель ствола 4" в сборе | 4" Barrel assembly | 310.070 |
| 34 | IRS-201064 | JP-5000 Держатель ствола 6" в сборе | 6" Barrel assembly | 310.071 |
| 34 | IRS-201065 | JP-5000 Держатель ствола 8" в сборе | 8" Barrel assembly | 310.072 |
| 35a | IRS-201011 | Инжектор порошковый | Feed tube insert | 310.061-01 |
| 35b | IRS-201010 | Порт порошковый | Fitting, powder port 1/4" | 310.091-01 |
| 35c | IRS-201013 | Гайка | Nut, 1/4" tube | 310.019 |
| 35d | IRS-201012 | Втулка обжимная | Ferrule, plastic, 1/4" tube | 310.008 |
| 35e | IRS-201022 | Разветвитель порошкового канала | Powder feed splitter | 310.016 |
| 36 | - | Гайка держателя ствола | Nut, barrel holder to interconnector | 310.043 |
| 37 | IRS-201040 | Кольцо уплотнительное держателя цилиндра | O-Ring, barrel holder | 310.029 |
