IRS-300004 Держатель катода, sg-100 совместим с моделью плазмотрона SG-100, на взрыв-схеме отображается позицией 7

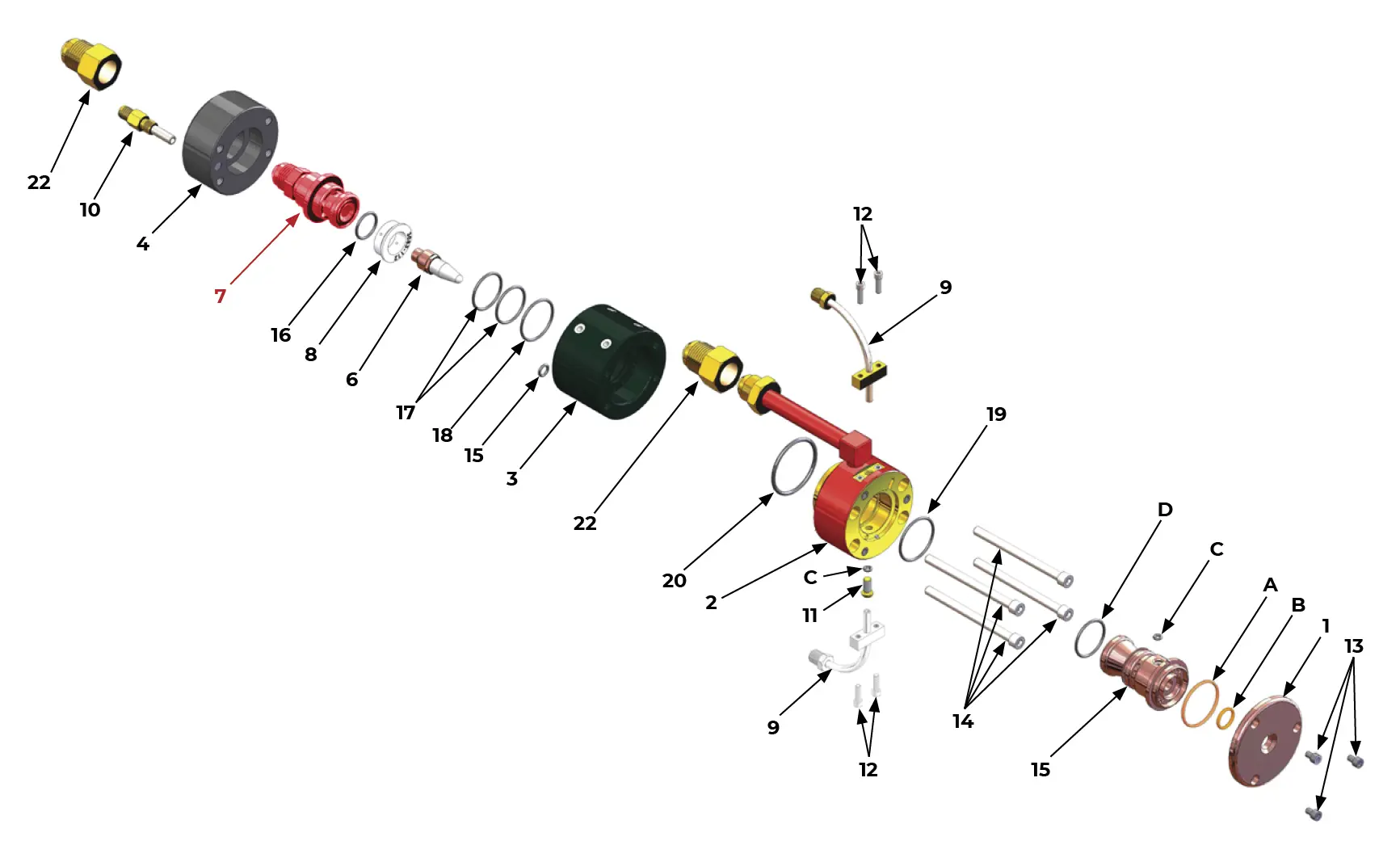

Взрыв-схема плазмотрона SG-100
| Номер на схеме | Артикул | Наименование | Артикул по PRAXAIR | Артикул по FST | |
|---|---|---|---|---|---|
| 1 | IRS-300039 | Пластина передняя | PLATE, FRONT COVER STANDARD I.D. | 2083-123 | 307.034 |
| 2 | IRS-300024 | Кожух плазматрона, передняя часть sg-100 | TORCH HOUSING, FRONT SG-100 | 1083B-200 | 307.048 |
| 3 | IRS-300010 | Кожух плазматрона, средний, sg-100, изолятор | TORCH HOUSING, MIDDLE, SG-100, INSULATOR | 1083A-122N | 307.002 |
| 4 | IRS-300046 | Кожух плазматрона, задний sg-100 | TORCH HOUSING, REAR SG-100 | 1083B-205I | |
| 5 | IRS-300027 | Анод, инжекция в прямом направлении, NVS (наклон вперед 20°, без стабилизации вихревым потоком) | ANODE, SG-100, NVS | 2083-730 | 307.013 |
| 5 | IRS-100526 | Анод дозвуковой, с углом 10 градусов, 0.125 дюйма (наклон инжекции вперед 10°) | 03083-145 | 307.023 | |
| 5 | IRS-100530 | Анод дозвуковой, стандартный, 90° | 03083-175 | 307.021 | |
| 5 | IRS-100528 | Анод дозвуковой, с углом 10 градусов, 0.078 дюйма | 03083-165 | 307.008 | |
| 5 | IRS-300031 | Анод, 1 Max (сверхзвуковой), угол 10 градусов, диаметр 0.125 дюйма | 02083-355 | 307.022 | |
| 5 | IRS-300032 | Анод, 1 Max (сверхзвуковой), стандартный угол (90°), диаметр 0.078 дюйма | 02083-358 | 307.014 | |
| 5 | IRS-300033 | Анод, инжекция в обратном направлении, 1 Max (наклон назад 10°) | 02083-155 | 307.005 | |
| 5 | IRS-300034 | Анод, инжекция в прямом направлении, 2 Maxa (наклон вперед 10°) | 02083-100 | 307.017 | |
| 6 | IRS-300045 | Катод, SG-100, NVS, STD (катод для стандартного безвихревого режима работы) | CATHODE, SG-100, NVS, STD | 2083-120 | |
| 6 | IRS-300005 | Катод, стандартный, NVS для SG-100 | 01083A-720 | 307.026 | |
| 6 | IRS-300007 | Катод, SG-100, 1 Max | 01083A-112 | 307.001 | |
| 6 | IRS-300008 | Катод, SG-100, 2 Maxа | 01083-104 | 307.027 | |
| 7 | IRS-300004 | Держатель катода, sg-100 | CATHODE HOLDER, SG-100 | 1083A-108 | 307.028 |
| 8 | IRS-300013 | Инжектор газовый, SG-100, стандартный, для режимов Mach I/Mach II | GAS INJECTOR, SG-100, NVS, STD (BROWN) | 3083-112 | 307.029 |
| 8 | IRS-300014 | Инжектор газовый, дозвуковой, для режима Mach I, для SG-100 | 03083-113 | 307.007 | |
| 8 | IRS-300015 | Инжектор газовый, дозвуковой, для режима Mach II, для SG-100 | 03083-110 | 307.030 | |
| 9 | IRS-00093756 | Трубка с отверстием для подачи порошка, sg-100 (изогнутая под углом 90°) в сборе | TUBE, POWDER PORT, SG-100 (90°, CURVED) ASSY | 5004378 | 307.035 |
| 10 | IRS-300001 | Трубка с отверстием для подачи дугового газа, в сборе | TUBE, ARC GAS PORT, ASSY | 1083-10 | 307.039 |
| 11 | IRS-300022 | Заглушка с отверстием для подачи порошка | PLUG, POWDER PORT | 1083A-107A | 307.040 |
| 12 | IRS-300021 | Винт (трубки подачи порошка), 6-32 x 0,5” lg из нержавеющей стали | SCREW, SK THD CAP, 6-32 X 0.5” LG STAINLESS | 7000611 | 307.067 |
| 13 | IRS-300043 | Винт (пластина передняя), нержавеющая сталь lg 8-32 x 0,25” | SCREW, SK THD CAP, 8-32 X 0.25” LG STAINLESS | 7000422 | 307.069 |
| 14 | IRS-300026 | Винт (корпус), 1/4-20 x 3,5” lg из нержавеющей стали | SCREW, SK THD CAP, 1/4-20 X 3.5” LG STAINLESS | 7000435 | 307.068 |
| 15 | IRS-300003 | Уплотнительное кольцо (уплотнение дуговой газовой трубки) | O-RING, TORCH HSG, ARC GAS TUBE SEAL | 2-010S | 307.046 |
| 16 | IRS-300009 | Уплотнительное кольцо (держатель катода, уплотнение газовой форсунки) | O-RING, CATHODE HOLDER, GAS INJECTOR SEAL | 2-017S | 307.065 |
| 17 | IRS-300011 | Уплотнительное кольцо (уплотнение держателя катода) | O-RING, MIDDLE TORCH HSG, CATHODE HOLDER SEAL | 2-022S | 307.066 |
| 18 | IRS-300012 | Уплотнительное кольцо (уплотнение держателя катода) | O-RING, MIDDLE TORCH HSG, CATHODE HOLDER SEAL | 2-024S | 307.042 |
| 19 | IRS-300037 | Уплотнительное кольцо (анодное уплотнение) | O-RING, FRONT TORCH HSG, ANODE SEAL | 2-025S | 307.043 |
| 20 | IRS-300025 | Уплотнительное кольцо (уплотнение средней части плазмотрона) | O-RING, FRONT TORCH HSG, MIDDLE TORCH HSG SEAL | 2-128S | 307.044 |
| 22 | Переходник, кабель 987-TO sg-100, прямой | ADAPTER, CABLE 987-TO SG-100, STRAIGHT | 5004376 | ||
| A | IRS-300040 | Уплотнительное кольцо, передняя пластина, большое | O-RING, FRONT PLATE, LARGE | 2-026S | 307.049 |
| B | IRS-300041 | Уплотнительное кольцо, передняя пластина, маленькое | O-RING, FRONT PLATE, SMALL | 2-014S | 307.045 |
| C | IRS-300042 | Уплотнительное кольцо, анод, отверстие для подачи порошка | O-RING, ANODE, POWDER PORT | 2-006S | |
| D | IRS-300038 | Уплотнительное кольцо, анод, задняя часть | O-RING, ANODE, REAR | 2-020S | 307.047 |
