Назначние устрановки
Установка для сварки в контролируемой атмосфере мод. IRS CW3 предназначена для проведения технологических операций по сварке деталей из химически активных сплавов в инертной среде с целью получения сварных соединений, обеспечение качества которых в традиционных условиях сварки представляет сложность.
Установка имеет короткий подготовительный цикл (вакуумирование и наполнение объема камеры аргоном), что позволяет сократить общую продолжительность сварочных работ и снизить их стоимость.
Установка имеет в составе трехосевой манипулятор, который позволяет обеспечить максимально удобное положение свариваемого изделия.
Краткие технические характеристики данные установки
| Вакуумная камера | Значения параметров |
| Диаметр, мм | 1600 |
| Высота (длина), мм | 1600 |
| Объем камеры, м3 | 2,8 |
| Время наполнения камеры аргоном, не более, мин | 5 |
| Роторный вакуумный насос | |
| Максимальная скорость откачки водяного пара, кг/ч | 2,4 |
| Предельное парциальное давление без газо-балласта, мбар | 10 - 4 |
| Уровень шума, дБ | 75 |
| Мощность двигателя, кВт | 5,5 |
| Масса, кг | 17 |
| Бустерный насос Рутса | |
| Номинальная быстрота действия, м3/ч | 505 |
| Уровень шума, дБ | <70 |
| Мощность двигателя, кВт | 2,2 |
| Масса, кг | 74 |
| Промышленный чиллер | |
|
Мощность охлаждения, кВт |
8 |
|
Напряжение питания, В |
380 ±10% |
|
Частота сети, Гц |
50/60 |
|
Количество фаз |
3-х фазное |
|
Температура окружающего воздуха, °С |
5 - 45 |
|
Температура жидкости, °С |
5 - 35 |
| Сварочный источник питания | |
| Сварочный ток | DC |
| Охлаждение сварочной горелки | Жидкостное |
| Напряжение сети, В | 3 x 380 - 460 |
| Частота сети, Гц | 50/60 Гц |
|
Первичная эксплуатационная
мощность (100% ПВ), кВА |
14,2 |
| Cos phi | 0,99 |
| Диапазон сварочного тока TIG, А | 3 - 500 |
| Сварочный ток при | |
| 10 мин/40? (104°F) 40% ПВ), А | 500 |
| 10 мин/40? (104°F) 60% ПВ), А | 440 |
| 10 мин/40? (104°F) 100% ПВ), А | 350 |
| напряжение холостого хода, В | 86 |
| Рабочее напряжение TIG, В | 10,1 - 30,0 |
| Напряжение зажигания, кВ | 9,5 |
| Макс. объем подачи жидкости, л/мин | 1,6 |
| Объём охлаждающей жидкости, л | 5,5 |
| Размеры (с ручкой), д/ш/в, мм | 625/290/475 |
| Вес, кг | 42,0 |
| Сварочный манипулятор | |
| Количество осей | 3 |
| Диапазон скоростей вращения, об/мин | 0 - 6 |
| Грузоподъемность, кг | 500 |
| Диаметр обрабатываемых изделий, мм | 0 - 800 |
| Угол поворота планшайбы, град | ±360 |
| Максимальная скорость наклона, об/мин | 6 |
| Диапазон углов наклона планшайбы от горизонтального расположения оси, град | -30 - 120 |
| Диаметр планшайбы, мм | 720 |
Общая дополнительная информация
Режим работы установки – трехсменный.
Обслуживание комплекса может осуществляться одним оператором.
Основные задачи оператора:
- установка и закрепление детали;
- извлечение и выгрузка готовой детали;
- установка расходных материалов;
- визуальный контроль качества получаемых деталей;
- написание рабочих программ для установки;
- контроль за выполнением рабочих программ;
- корректировка рабочих программ.

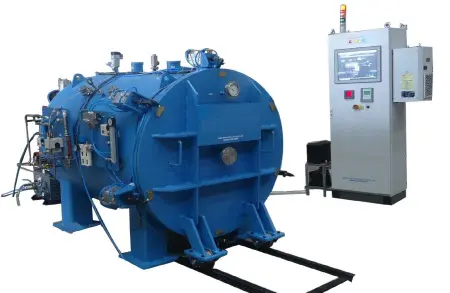

Камера изготовлена из нержавеющей стали марки 304L. Передняя часть камеры – сварная, с фланцем с канавкой под уплотнительное кольцо для обеспечения герметичного примыкания двери при вакуумировании.
Передняя плоская дверь установлена на тележке с колесами, перемещаемой вручную по рельсовым направляющим при открытии/закрытии.
Пневматические шарнирные зажимы обеспечивают прижим фланца двери к фланцу камеры. В камере предусмотрено одно рабочее место с 2 перчаточными портами диаметром 8 дюймов, оснащенные перчатками, устанавливаемыми с внутренней стороны камеры. В камере предусмотрено смотровое отверстие диаметром 320 мм, расположенное в удобном месте и позволяющее наблюдать за процессом сварки.
Камера оснащена всеми необходимыми портами для присоединения системы вакуумирования, подачи газообразного аргона, подключения измерительной головки и ламп освещения, а также перчаточными портами. Снаружи камеры предусмотрены две галогенные лампы для освещения внутреннего пространства камеры.
