Разрешение
—
1024 x 512
Расстояние установки
—
200
Фокусировка
—
ручной
По запросу
Разрешение
—
640 х 512
Расстояние установки
—
50 - 200
Фокусировка
—
электронный фокус
По запросу

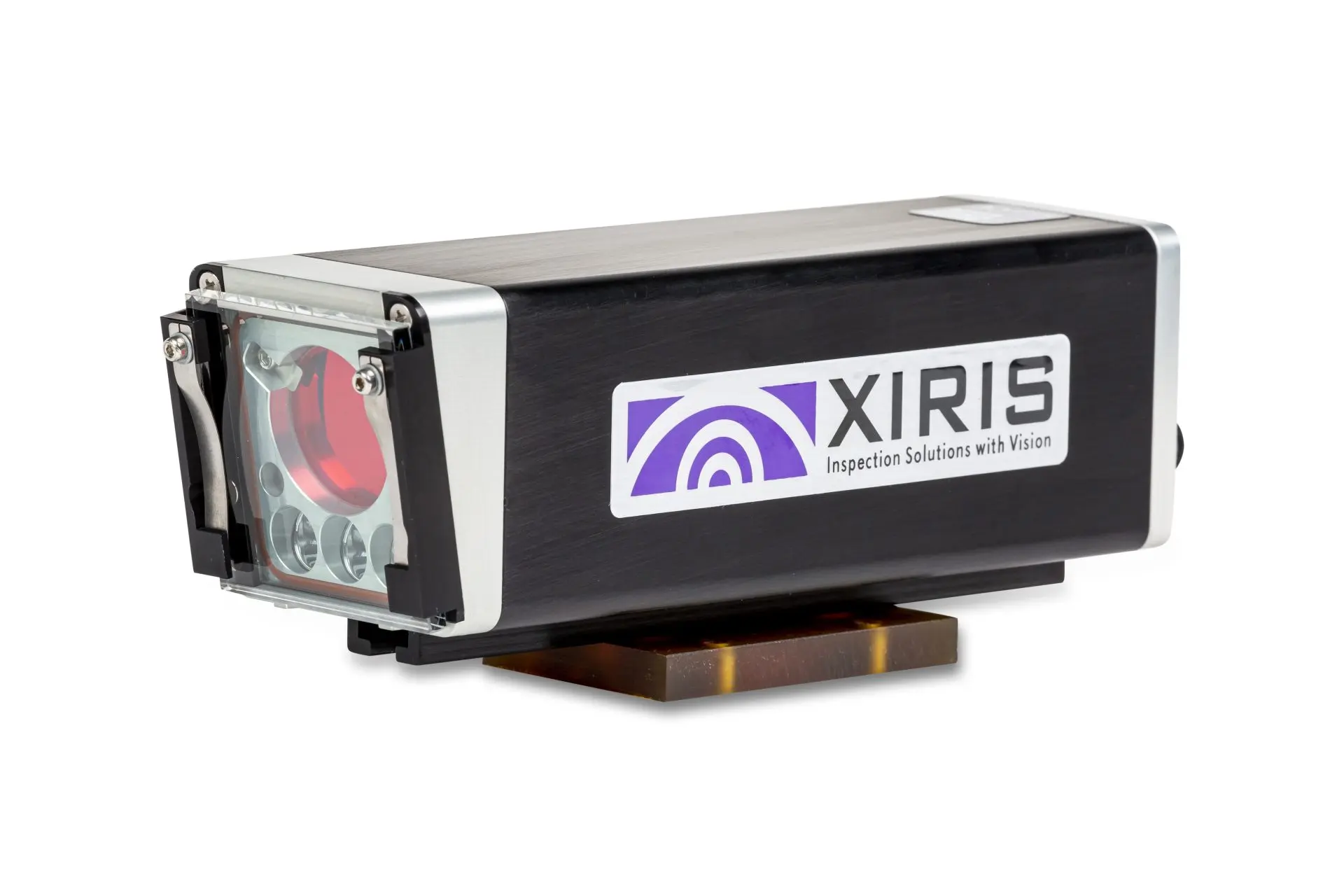

Камера для наблюдения за сваркой Xiris
ООО «Интеллектуальные робот системы» занимается поставкой и установкой под «ключ» инновационных систем удаленного мониторинга за сварочными дуговыми «открытыми» процессами, которыми являются: ММА, Миг-Маг, Тиг, Лазер, Лазер-Гибрид, ЭЛС. Сварочные видеокамеры моделей XVC-O могут устанавливаться внешне на малую механизацию, автоматизацию и роботизированные комплексы или встраиваемые в лазерную сварочную головку модели типа IPG. Производителем и Поставщиком, является компания XIRIS Automatic Inc (Канада).Цифровая сварочная видеокамера XVC-1000е/1100e позволяет операторам просматривать в рамках открытого процесса дуговой сварки в средах в режиме реального времени и производить запись. Используя современную электронику, видеокамера XVC-1000е/1100e обеспечивает впечатляющими возможностями с Высоким Динамическим Диапазоном 140+ дБ, видеть самые яркие черты сварочной дуги, а также фон или часть произведѐнной работы.
Цифровая сварочная видеокамера XVC-1000е/1100e включает в себя полный набор сварочных конкретных программных средств визуализации и уникальных возможностей, чтобы обеспечить беспрецедентное качество изображения и надежность различных сварочных и лазерных процессов, включая изображения запуска, общее назначение ввода-вывода (I/O), возможность изображения окнами и фотодетектор сварочной дуги. Камера XVC – 1000e/1100e поставляется в прочном корпусе со степенью защиты IP65, который включает вспомогательное освещение, внутреннее охлаждение, возможность дистанционного управления моторизованным объективом и защитного переднего стекла.
Варианты камер для системы наблюдения за сваркой:
- XVC-1000e – монохромная система (Ч/Б)Максимальное количество кадров в секунду в пределах системы: 55

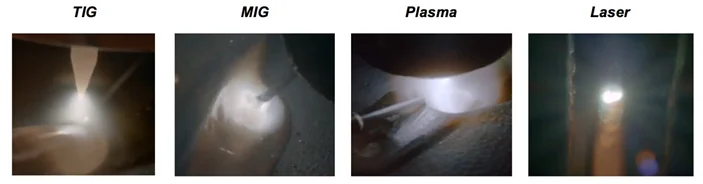

Примеры изображений с XVС-1000е для различных процессов:
Максимальное количество кадров в секунду в пределах системы: 35

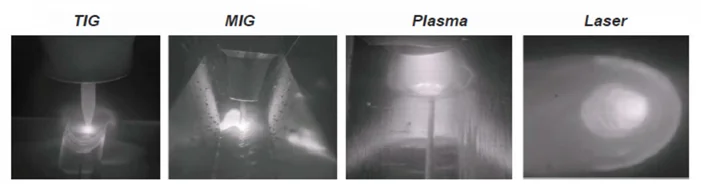

Примеры изображений с XVС-1100е для различных процессов:
В пределах одной системы возможно использовать разные модели камеры.

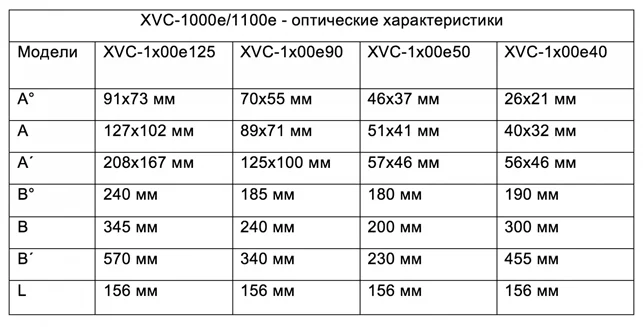

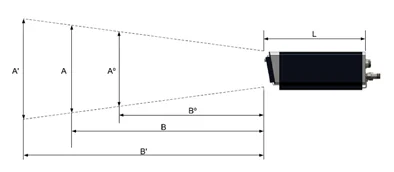

Длина корпуса камеры
A°, A´, B°, B´ - достижимый диапазон фокуса в модуле камеры с помощью дистанционного управления
А – поле зрения
В – рабочая дистанция камеры
Наглядно увидеть на видео, как работает система Вы можете по ссылке: http://www.xiris.com/resources/welding-video-library/
Ключевые преимущества:
- Обеспечивает в режиме реального времени вид сварного шва в процессе сварки.
- Выступает в качестве инструмента настройки положения сварочной горелки перед сваркой.
- Позволяет регулировать положение изделия и сварочные параметры при сварке.
- Повышает производительность за счет увеличения "время горения дуги" (время, произведенное в процессе сварки) против остановки процесса оператором, чтобы внести изменения
- Улучшает здоровье и безопасности, предоставляя средства для удаления сварщика непосредственно из зоны сварки, что улучшает условия работы оператора, эффективности и качества сварки.
- Интегрированное перекрестье, наложение линий для точки прицеливания.
Основные характеристики:
- Динамический диапазон изображения, превышающий 140 дБ, что позволяет получать изображения в большом диапазоне тональных деталей, чем в любой стандартной камере.
- Полностью цифровое решение для камеры, выходное изображение в 8-ми или 12-ти битном разрешении через GigaEthernet формат.
- Оптоизолированный вход/выход позволяет камере подключаться к внешним устройствам создающие шумы, как правило, сварочное оборудование.
- Аппаратное и программное обеспечение запуска для синхронизации изображений с внешним устройством.
- Программируемая логическая микросхема типа FPGA позволяет обновлять программу управления камерой.
