Назначение
Пятиосевой обрабатывающий центр KDVM2085 разработан для многосторонней обработки сложных корпусных деталей и заготовок в форме тел вращения. Станок выполняет обработку с пяти сторон за один установ, обеспечивая широкий спектр операций: фрезерование, сверление, зенкерование, растачивание и нарезание резьбы.
Оборудование отличается высокой производительностью и способностью обрабатывать широкий диапазон материалов, включая сталь, алюминий, а также жаропрочные и коррозионностойкие сплавы.
Конструкция вертикального типа с поворотным столом и поворотной фрезерной головкой позволяет завершить весь процесс обработки без переналадки, что значительно экономит время и снижает затраты.
Преимущества
- Прочная станина:
Инновационная конструкция минимизирует вибрации, обеспечивая стабильность и высокую точность обработки. Использование износостойких материалов гарантирует долговечность даже при интенсивной эксплуатации.
- Высокая точность и повторяемость обработки
- Высокопроизводительный шпиндель:
Частота вращения до 15 000 об/мин делает станок универсальным для обработки самых разных заготовок.
- Закрытая рабочая камера:
Полностью герметичная зона обработки обеспечивает безопасность и чистоту рабочего пространства.

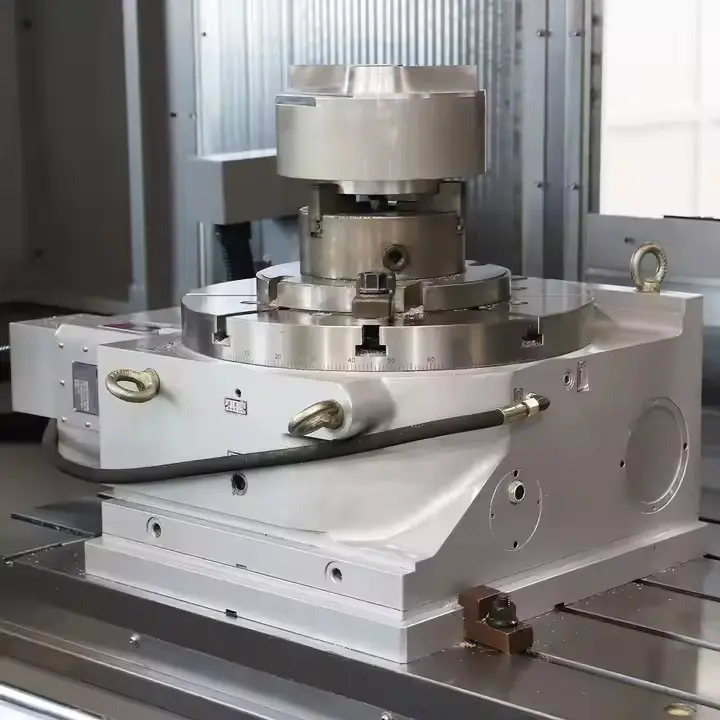

- Поворотный стол TJR (Тайвань)
- Оптическая система Heidenhain:
Обеспечивает высокую точность позиционирования и повторяемость.
Конструктивный особенности
Движение по осям
- Передача вращения от сервомоторов по осям X, Y и Z к шарико-винтовым передачам осуществляется посредством муфт. Такая конструкция обеспечивает точное и надежное управление перемещением рабочих осей

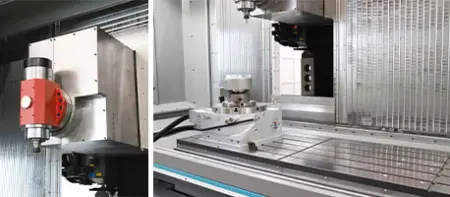

- Ось В - вращение фрезерной головки на угол ±110°
- Ось А - вращение горизонтального стола на 360° (KDVM2085VA)
- Ось С - вращение вертикального стола на 360° (KDVM2085VC)
Электрокомпоненты
Для длительной и надежной работы применяются компоненты Schneider Electric (Франция) и аналогичные по качеству комплектующие. В конструкции предусмотрены сверхгибкие кабели, разработанные специально для ЧПУ-станков.
Вся проводка, пневмо- и гидро- линии размещены в разделенных секциях кабель-каналов, что исключает повреждения от трения и повышает срок службы.
Стойка управления
Конструкция стойки позволяет удобно разместить пульт управления, что обеспечивает комфорт оператора при наладке оборудования.
19-дюймовый ЖК-дисплей с четким изображением показывает процесс работы ЧПУ-системы и текущую программу в реальном времени. Интуитивно понятный интерфейс на русском языке упрощает управление и сокращает время обучения новых операторов.
Для сложных задач наладки используется дистанционный ручной пульт управления. Он позволяет контролировать перемещение осей, управлять скоростью подачи обработки. Пульт обеспечивает дискретность перемещения с шагом до 0,001 мм.
Шпиндель
На станке установлен мотор-шпиндель THETA производства Тайваня.
Встроенная система подачи смазочно-охлаждающей жидкости (СОЖ) обеспечивает эффективное охлаждение и смазку инструмента, что улучшает качество обработки, увеличивает производительность и продлевает срок службы инструмента.
Обдув и охлаждение инструмента
Для увеличения срока службы инструмента и достижения высококачественной обработки предусмотрены различные методы охлаждения:
- При работе с алюминиевыми сплавами в зону резания подается масляный туман, что снижает трение и температуру.
- Для обработки углеродных материалов или стекловолокна, где использование жидкостей нежелательно, инструмент охлаждается потоком холодного воздуха, что предотвращает перегрев при сохранении целостности структуры материала.
Электрошкаф
Электрошкаф оборудован системой защиты класса IP55 и промышленным кондиционером, обеспечивающим стабильную температуру внутри корпуса. Это предотвращает перегрев электрокомпонентов, исключает ошибки работы системы ЧПУ, вызванные повышенной температурой, и защищает от попадания загрязненного воздуха из производственного помещения.
Телескопическая защита
Подвижные элементы станка, включая линейные направляющие, подшипники и шарико-винтовые передачи, защищены телескопическими шторками. Такая конструкция предотвращает попадание стружки и пыли на механизмы, обеспечивая их долговечность и стабильную работу.
Линейный направляющие
На станке используются высокоточные направляющие HIWIN (Тайвань) класса точности повышенного уровня. Они гарантируют прямолинейное движение по осям X, Y,Z (55/55/55 мм) на протяжении длительного срока эксплуатации.
Все монтажные отверстия закрыты специальными заглушками, а фронтальная поверхность направляющих защищена металлическими кожухами. Это исключает накопление пыли и ее попадание в подшипники.
Конструкция с четырехточечным контактом между кареткой и рельсом включает четыре ряда шариков, что позволяет воспринимать нагрузки во всех направлениях и сохранять стабильность при интенсивной эксплуатации.
Скиммер масла
Используется для удаления излишков масла с поверхности смазочно-охлаждающих жидкостей (СОЖ) в системе станка. Его использование улучшает производительность оборудования, снижает затраты на обслуживание и продлевает срок службы рабочих жидкостей.
Автоматическая система смазки
Станок оснащен автоматической системой смазки, которая обеспечивает подачу масла к подвижным элементам, включая линейные направляющие всех осей и шарико-винтовые передачи.
Система ЧПУ автоматически контролирует уровень смазки и уведомляет оператора, если объем масла в расширительном баке достигает минимального значения, что облегчает обслуживание и продлевает срок эксплуатации оборудования.
Контейнер для стружки
Воздушный пистолет и пистолет с СОЖ
- Воздушный пистолет:
Используется для оперативной очистки деталей и рабочей зоны от сухой стружки и пыли.
- Пистолет с СОЖ
Предназначен для удаления мелких частиц, охлаждения инструмента и повышения качества обработки.
Система оснасток HSK
Система оснасток HSK-A63 была разработана для высокоскоростной и высокоточной обработки. Она сочетает в себе жесткость, легкость и способность обеспечивать высокую радиальную и осевую точность.
Ключевые особенности HSK-A63:
- Резьбовые отверстия для балансировки с помощью болтов.
- Высокая сила зажима благодаря глубокому захвату инструмента.
- Радиальное биение менее 0,003 мм.
Стандартная комплектация
- Система ЧПУ Siemens one
- Сервомоторы SIEMENS
- Шпиндель
HSK-63A/ / 15000 об/мин / Тайвань
Подача СОЖ через шпиндель - Магазин инструментов
Вместимость - 24 инструмента
Тип - дисковый - Линейный направляющие Hiwin по осям X,Y,Z (55/55/55мм), Тайвань
- Шарико-винтовая передача Hiwin по осям X,Y,Z (Ø 63/63/50мм), Тайвань
- Телескопические кожухи
- Вертикальный, поворотный стол диаметром 500 мм, ось С (только для модели KDVM2085VC)
- Горизонтальный, поворотный стол диаметром 500 мм, ось А (только для модели KDVM2085VA)
- Поворотная фрезерная головка, ось В
- Магнитный сепаратор
- Скиммер масла
- Система охлаждения масла
- Пневматическая система, Тайвань
- Кондиционер электрошкафа

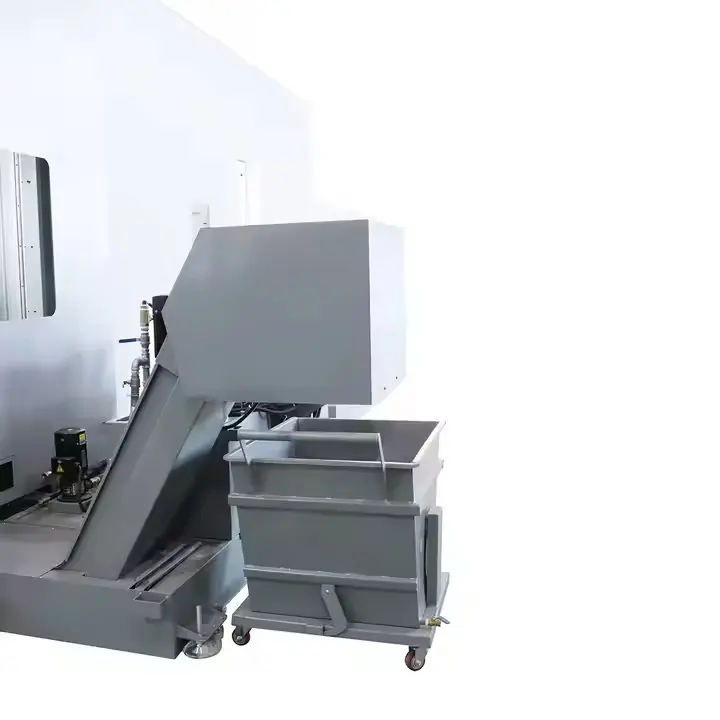

- Конвейер стружки
- Рабочее освещение
- Сигнальная лампа
- Пистолет смыва и воздушный пистолет
- Система смазки и охлаждения
- Основные электрокомпаненты SIMENS, Schneider
- Инструмент для обслуживания станка
- Инструкция по эксплуатации
- Отчет проведения испытаний на точность
- Подшипники NSK для шпинделя и шарико-винтовой передачи
Дополнительная комплектация
- Датчик калибровки длины и диаметра инструмента Renishaw TS-27R или Renishaw OTS
Датчик калибровки используется для автоматической проверки и измерения параметров инструмента. Он помогает повысить точность обработки, минимизировать ошибки и сократить время на настройку станка.
- 3D контактный щуп Renishaw RMP60 или Renishaw OMP60
Применение 3D контактного щупа позволяет выполнять предварительный контроль геометрических параметров детали непосредственно в процессе обработки. Это помогает определить, соответствуют ли размеры изделия заданным параметрам после черновой, получистовой или чистовой обработки. При необходимости можно внести корректировки в параметры фрезерования или завершить обработку детали и передать её на следующий этап производства.
- Замена системы ЧПУ Siemens One на Syntec, Heidenhain или HNC - Китай
