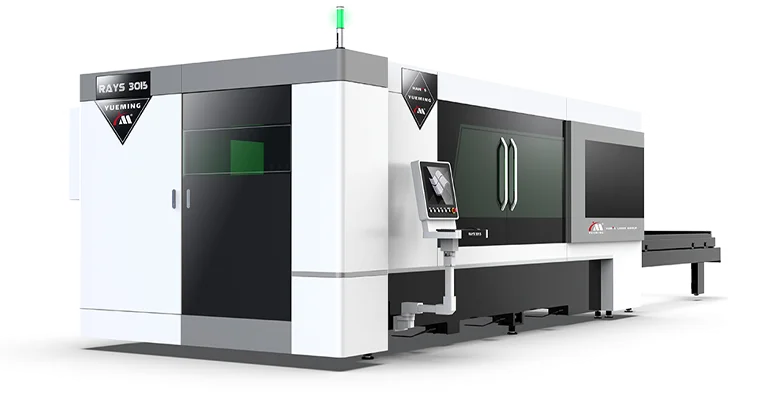

RAYS 4020 Двухпаллетный станок лазерной резки листового металла
Станки серии RAYS - профессиональное решение в области лазерного раскроя листового металла предназначенное для крупносерийных производств. Специально спроектированная станина, прошедшая термическую обработку с целью придания дополнительной жесткости, позволяет гасить большой спектр паразитных колебаний. Принципиальным отличием системы RAYS от других станков лазерного раскроя является использование системы управления TwinCat от компании Beckhoff. Данная система позволила уйти от использования специализированных контроллеров управления движением, что позволило увеличить скорость обработки команд от HMI ко всем переферийным устройствам и системам.
Возможность использования волоконных лазеров с мощностью до 30 кВт позволяет подбирать требуемую комплектацию как для высокоскоростной обработки тонколистового металла, так и для обработки металла сверхвысоких толщин.
Вы получаете:
- Использование системы высокомоментных синхронных сервоприводов с обеих сторон портала станка позволяет обеспечить высокую динамику и точность обработки. Скорость перемещения по осям XY составляет до 240 м/мин
- Система Eagle Eye - сверхбыстрый видео поиск кромки листового металла. Функция вторичного позиционирования позволяет позиционировать и обрабатывать предварительно вырезанные изделия.
- Передовая система управления комплексом TwinCAT от Beckhoff позволяет не только создать первоначальную систему управления качеством, но и обеспечить интеграцию в уже существующие ERP и PLM системы.
- Функциональные возможности Индустрии 4.0 и промышленного интернета вещей (IIoT).
производство Россия
Характеристики
| Наименование модели | RAYS 4020 |
|---|---|
| Мощность лазерного источника, кВт | от 3 до 30 |
| Рабочая зона, мм | 4000х2000 |
| Максимальный ход по оси X, мм | 4050 |
| Максимальный ход по оси Y, мм | 2050 |
| Максимальный ход по оси Z, мм | 100 |
| Гарантированная скорость при одноосевом перемещении, м/мин | 170 |
| Гарантированная скорость при двухосевом перемещении, м/мин | 240 |
| Гарантированное ускорение при позиционировании, G | 2.7 |
| Гарантированная точность позиционирования, мм/м | ±0.05 |
| Гарантируемая повторяемость позиционирования, мм/м | ±0.03 |
| Максимальная нагрузка на сменную паллету, кг | 2500 |
| Потребляемая мощность (без учета источника лазерного излучения), кВт | 35 |
| Габариты комплекса, мм | 11200х3800х2250 |
| Вес, кг | 13600 |
| Цена: | 17 237 670 руб. |
Запишитесь на демонстрацию станка на нашем производстве
Компоненты лазерного комплекса
Система приводов
Германия
Система управления перемещением Beckhoff
Позволяет заменить PLC аппаратными средствами за счет чего исключается одно звено управления, что приводит к повышению производительности системы.
Германия
Высокоточные рельсовые направляющие Rexroth BOSCH
Линейные направляющие от гиганта машиностроительного производства BOSСH. В 1,4 раза выше устойчивость к поперечным нагрузкам.
Германия
Серводвигатели с прямым приводом WITTENSTEIN Alpha
Усилие подачи серводвигателей Wittenstein до 150% большее по сравнению производственным стандартом.
Германия
Зубчатая рейка высокой точности WITTENSTEIN Alpha
Использование линейной системы alpha (рейка+двигатель) позволяет получить более высокую точность за счет подгонки компонентов системы на заводе-изготовителе. Простота эксплуатации и обслуживания за счет системы автоматической смазки.
Лазерный источник
Россия
Волоконный лазер компании IPG серии YLS (Россия)
Отсутствие необходимости технического обслуживания.
Наличие защиты от обратного отражения дает возможность обработки материалов с высокой отражающей способностью, таких как медь, латунь и алюминий, без опасения повредить лазеру.
Полный цикл производства лазеров на территории Российской федерации. Сервис и ремонт осуществляется специалистами компании IPG IRE-Polus (Россия).
По сравнению с волоконными лазерами других производителей, малая степень деградации мощности (<2%), в совокупности с запасом по максимальной мощности (~5-10%) позволяет гарантировать 7-10 лет работы без потери мощности.
Система доставки излучения
Германия
Голова лазерной резки ProCutter 2.0 с автофокусировкой Precitec. Модификация до 15 кВт
Контроллер управления находится непосредственно в голове, что позволяет подстраивать параметры слежения в режиме реального времени.
Мгновенная обратная связь ведет к уменьшению брака за счет автоматической подстройки технологических параметров.
Возможность модернизации станка до 15 кВт только за счет увеличения мощности лазерного источника, без замены оптической головы и других комплектующих.
Имеются более мощные модификации оптической головы (до 40 кВт).
Система ЧПУ
Германия
Система ЧПУ TwinCAT (CAD/CAM система) Beckhoff
Исключает время на передачу управляющих программ с промышленного компьютера на PLC. Исключает зависание при обработке больших управляющих программ. Скорость обработки управляющих сигналов до 10 раз выше по сравнению с промышленными PLC.
ПО для автораскладки
Канада
Lantek Expert C.N.C Programming Services Inc.
Снижение отходов ~8% благодаря более эффективным алгоритмам раскладки и учету материалов.
Компоненты электрической и газовой систем
Германия, Япония, Франция
В электро- и пневмосистеме используются компоненты ведущих мировых лидеров отрасли
Использование высококачественных компонентов нивелирует возможность простоя комплекса из-за выхода из строя какой-либо составной части, в виду популярности данных комплектующих и наличия их на складах РФ.
Базовая комплектация
Двухпаллетная система лазерного раскроя
Волоконный лазерный источник IPG
Голова лазерной резки
Procutter 2.0
Чиллер
Стабилизатор напряжения
