Резьбовая запрессовочная шпилька FH Сталь оцинкованная M3x20 FH-M3-20

Крепеж запрессовывается при помощи приложенной равномерной нагрузки в предварительно варезанные (вырубленные) отверстия металлисческих листовых материалов, при этом сам материал заготовки пластически деформируется и затекает в специальные канавки (борозды) конструкции крепежа.

Запрессовочные резьбовые шпильки типа FH (оцинкованная сталь) - надежное решение для промышленного крепежа
Описание продукта:
Запрессовочные резьбовые шпильки типа FH из оцинкованной стали представляют собой современное решение для создания прочных резьбовых соединений в тонколистовых материалах. Эти крепежные элементы обеспечивают быстрый и надежный монтаж без необходимости использования дополнительных компонентов.
Основные преимущества:
•    Оцинкованное покрытие обеспечивает устойчивость к коррозии
•    Возможность установки в листовые материалы толщиной от 1 мм
•    Высокая устойчивость к выкручиванию и выдавливанию
•    Гладкая поверхность после монтажа (головка заподлицо)
•    Простая установка с помощью пресса с задержкой усилия
Технические характеристики:
•    Материал: оцинкованная сталь
•    Диапазон толщин листового материала: от 1 мм
•    Рекомендуемая твердость материала: HRB 80 / HB 150 макс.
Области применения:
1.    Электронная промышленность:
o    Крепление печатных плат
o    Монтаж компонентов в приборных панелях
o    Сборка корпусов электронного оборудования
2.    Автомобилестроение:
o    Крепление элементов кузова
o    Монтаж интерьерных панелей
o    Установка электронных блоков управления
3.    Общее машиностроение:
o    Сборка промышленного оборудования
o    Монтаж защитных кожухов
o    Крепление технологических панелей
Инструкция по монтажу:
1️⃣ Подготовка отверстия

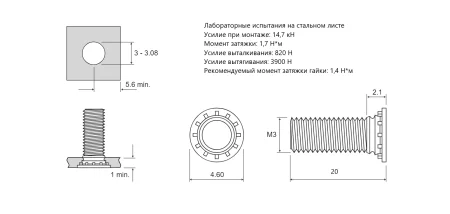

•    Просверлите отверстие строго по рекомендованным размерам (см. техническую таблицу).
•    Не требуется дополнительная обработка кромок (зачистка, зенковка).
2️⃣ Установка шпильки
•    Вставьте шпильку со стороны пуансона монтажного пресса.
•    Проденьте хвостовик через отверстие в листе и зафиксируйте в матрице.
3️⃣ Запрессовка
•    Убедитесь, что поверхности пуансона и матрицы параллельны.
•    Приложите равномерное давление до полного погружения головки шпильки заподлицо с поверхностью листа.
________________________________________
Важные нюансы:
•    Для листов ≥1,51 мм: используйте обычное сквозное отверстие в матрице.
•    Для листов <1,51 мм: требуется зенковка отверстия в матрице для равномерного распределения металла вокруг головки шпильки.

Рекомендации по выбору:
Для оптимального выбора шпилек типа FH рекомендуем учитывать:
•    Толщину и материал базовой поверхности
•    Требуемую нагрузочную способность
•    Условия эксплуатации (температура, влажность)
•    Требования к коррозионной стойкости
Заключение:
Запрессововочные шпильки типа FH - это современное, надежное и экономически выгодное решение для промышленного крепежа. Их использование позволяет значительно сократить время монтажа при обеспечении высокой надежности соединения.
