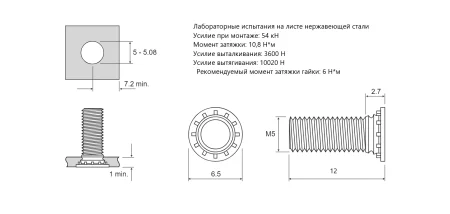

Резьбовая запрессовочная шпилька FH4 Сталь нержавеющая A4 M5x12 FH4-M5-12

Крепеж запрессовывается при помощи приложенной равномерной нагрузки в предварительно варезанные (вырубленные) отверстия металлисческих листовых материалов, при этом сам материал заготовки пластически деформируется и затекает в специальные канавки (борозды) конструкции крепежа.

FH4 Резьбовые шпильки с потайной головкой для нержавеющих стальных листов
Область применения
Резьбовые шпильки FH4 предназначены для надежного крепления в нержавеющих стальных листах с твердостью не более HRB 92 / HB 195 (например, сталь серии 300). Они обеспечивают прочное резьбовое соединение без необходимости сварки или дополнительных крепежных элементов.
Почему важно использовать крепеж серии 400?
Для правильной установки материал шпильки должен быть тверже, чем лист. Нержавеющая сталь серии 300 недостаточно твердая, поэтому применяется ферритный (магнитный) крепеж серии 400.
Ограничения использования:
•    ❌ Не подходит для коррозионных сред (серия 400 менее устойчива, чем 300).
•    ❌ Не подходит для немагнитных применений (серия 400 — магнитная).
•    ❌ Не рекомендуется при температурах выше 149°C.
Инструкция по установке
1. Подготовка отверстия
•    Просверлите отверстие строго по указанному размеру (без зенковки или зачистки заусенцев).
2. Установка шпильки
•    Вставьте шпильку со стороны пуансона в подготовленное отверстие.
•    Разместите лист с шпилькой в специальной матрице.
3. Запрессовка
•    Совместите поверхности пуансона и матрицы параллельно.
•    Приложите усилие для вдавливания шпильки до полного прилегания головки.
Критически важные моменты:
✔ Матрица должна иметь кольцевой выступ – он обеспечивает заполнение кольцевой канавки шпильки металлом листа.
✔ Твердость матрицы – не менее HRC 55 / HB 547 (рекомендуется инструментальная сталь).
✔ Толщина листа должна соответствовать рекомендациям (см. техническую документацию).
Резьбовые шпильки FH4 серии 400 – оптимальное решение для крепления в нержавеющих листах, где требуется высокая механическая прочность.
Однако важно учитывать их ограничения по коррозии, магнетизму и температуре.
