Установка высокоскоростного 
напыления AP 200

Непревзойденный контроль процесса напыления
Высокая повторяемость качества напыления

Получить КП Связаться со специалистом

Установка высокоскоростного напыления AP 200

Система относится к последним поколениям комплексов для газотермического напыления. Идеально вписывается в современные автоматизированные или роботизированные системы нанесения покрытия и позволяет получить непревзойденный контроль процесса, гибкость и высокую повторяемость качества напыления.

СТРУКТУРНАЯ СХЕМА УСТАНОВКИ AP-200 HVOF-LF

СТРУКТУРНАЯ СХЕМА УСТАНОВКИ AP-200 HVOF-GF

Программное обеспечение IRS MultiCoat™

IRS MultiCoat™ — профессиональное программное обеспечение для процесса газотермического напыления — позволяет управлять несколькими процессами газотермического напыления на одной модульной программной платформе. Позволяет увеличить производительность, используя надежную, универсальную и непревзойденную систему управления технологическим процессом.

Основные функции программного обеспечения

Графический интерфейс оператора с визуализацией параметров процесса
Возможность сохранения и вызова программ
Система контроля и записи текущих параметров процесса в режиме On-line

Библиотека пистолетов напыления с возможностью выбора требуемого
Контроль работы и управление внешними модулями: робот, ФВУ, холодильная установка и т.д.
Система контроля и планирования сервисного обслуживания

VPN подключение для удаленной диагностики системы
Многоуровневая система доступа: оператор, инженер-технолог, сервисный инженер
Счетчики расхода потребляемых ресурсов на деталь/общий

Описание основных компонентов

HMI панель оператора

Цветной сенсорный дисплей оператора
Диагональ экрана до 22″
Три вида исполнения: на подвесном кронштейне, на панели шкафа управления, ввиде отдельной переносной стойки
Кнопки экстренного отключения

AP 200 шкаф управления

Управление процессом с помощью современного PLC
Цифровое подключение компонентов
Класс защиты — IP55
Источник бесперебойного питания

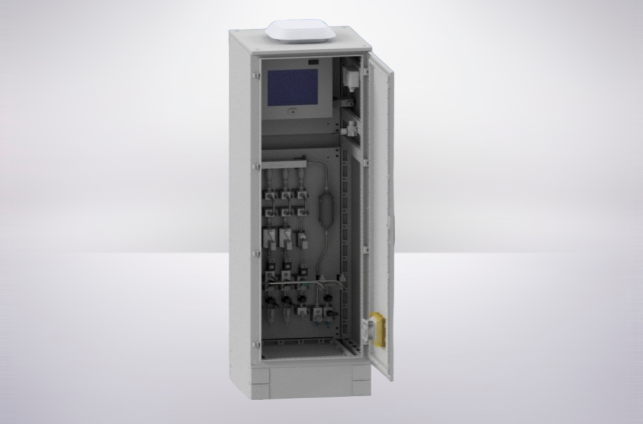

AP 200 газовый шкаф

Цифровое подключение
Массовые расходометры для технологических газов (высокая точность контроля)
Встроенные регуляторы давления
Датчики давления для газов
Микрофильтры газов
Трубки и фитинги из нержавеющей стали
Датчик утечки горючих газов
Насос для подачи жидкого топлива

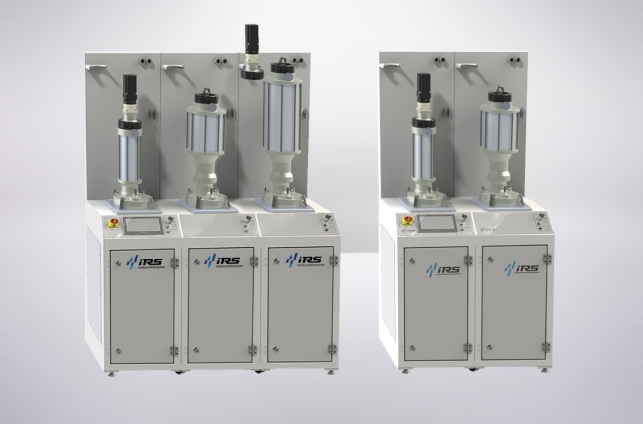

AP 200 порошковый питатель

Цифровое подключение
Массовые расходометры для транспортирующего газа
Тип питателя — волюметрический
Гравиметрическая подача порошка (г/мин) — опция
Количество порошковых колб — 1/2/3 шт.
Объем колбы — 1,5л/5л.
Исполнение колб для работы под высоким давлением
Модуль подогрева порошка — опция
Функция перемешивания порошка

Холодильная установка

В процессе напыления пистолет генерирует высокую тепловую мощность, что требует применения для него дополнительного водяного охлаждения. Для этих целей применяются холодильные установки, специально разработанные для процессов газотермического напыления. Данные холодильные установки имеют компактную конструкцию и обеспечивают максимальную производительность при минимальной занимаемой площади.

Применяемые пистолеты напыления

Установка может использовать пистолеты для напыления с применением как жидкого топлива, так и газообразного. В системе управления предустановлены параметры работы для каждого пистолета, что позволяет предотвратить его преждевременный выход из строя из-за неправильной эксплуатации.

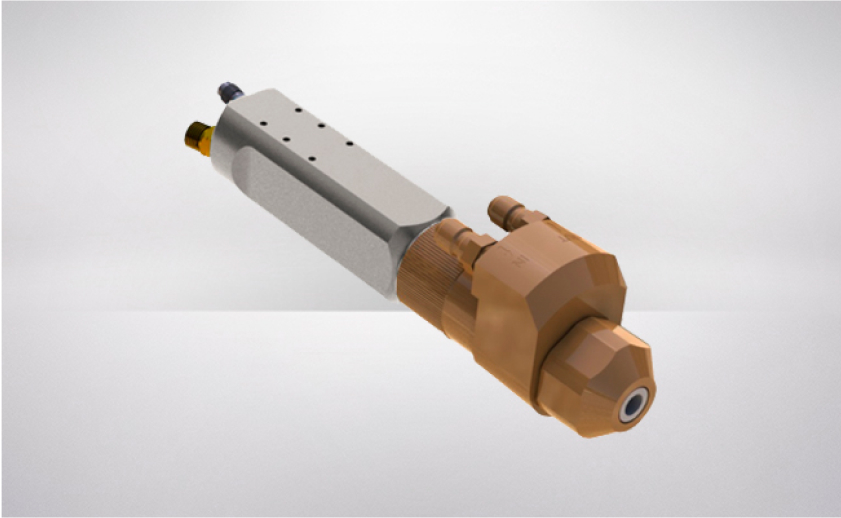

Пистолет DJ 2600 (HVOF-GF)

Пистолет напыления DJ2600 HVOF был разработан для получения высокопрочных покрытий из металлов, сплавов и карбидов. Покрытия, напылённые с помощью DJ2600, обладают высокой плотностью, низким содержанием оксидов, хорошей микротвердостью и высокой прочностью сцепления. В процессе DJ2600 используются кислород, водород и воздух для создания пламени высокого давления.

Используемые горючие газы	H₂, O₂
Напыляемые порошки	Металлические, карбиды

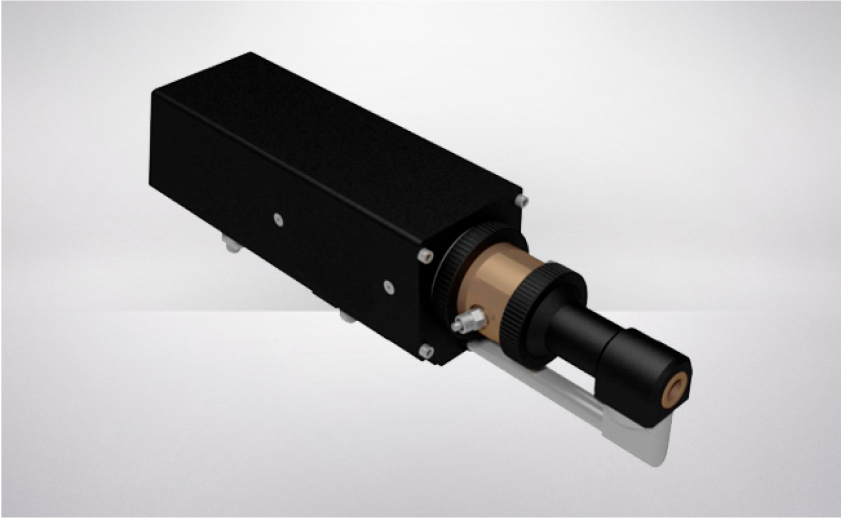

Пистолет JP 5000 (HVOF-LF)

Пистолет JP-5000 HVOF предназначен для процесса высокоскоростного напыления с использованием жидкого топлива. Данный пистолет считается эталонным для данного вида напыления, поэтому он получил наибольшее распространение в мире. Надежные, долговечные компоненты, используемые в конструкции пистолета, позволяют получить длительный цикл напыления и низкие требования к обслуживанию. В качестве топлива пистолет использует керосин в смеси с кислородом.

Используемые горючие газы	Керосин, O₂
Напыляемые порошки	Металлические, карбиды

Пистолет EGUN 5000 (HVOF-LF)

Данная горелка имеет специализированную конструкцию, которая позволяет работать при давлении в в камере сгорания до 13 бар, что на 3—5 бар выше, чем у стандартных горелок для напыления на керосине. Сильные хлопки, как при старте керосиновых горелок, здесь полностью исключены. Разгон горелки при поджиге и выход с малых параметров на полною мощность происходить быстро и плавно.

Используемые горючие газы	Этанол, O₂
Напыляемые порошки	Металлические, карбиды

Дополнительное оборудование

Как правило, система напыления включает в себя основное оборудование для нанесения покрытия, а также все необходимые периферийные компоненты, такие как шумозащитная камера, промышленный робот, позиционеры, фильтровентиляционная установка и т.д. Конечная конфигурация каждой системы напыления зависит от конкретной технологической задачи и требований Заказчика. Наша компания обладает большим опытом проектирования и внедрения промышленных систем напыления «под ключ». Мы обладаем собственным производством, расположившимся на площади более чем в 5500 кв. м, несколькими конструкторскими бюро, отделом АСУ. Уже более 10 лет мы разрабатываем комплексные системы газотермического напыления, предоставляя Заказчикам наилучшие решения, отвечающие самым современным требованиям промышленного производства.
