Назначние устрановки

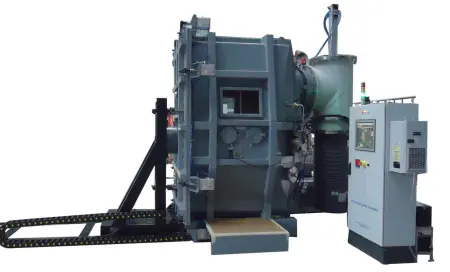

Установка для сварки в контролируемой атмосфере мод. IRS W8 предназначена для проведения технологических операций по сварке деталей из химически активных сплавов в инертной среде с целью получения сварных соединений, обеспечение качества которых в традиционных условиях сварки представляет сложность.
Камера установки выдерживает вакуум не менее 5х10-5 мм рт. ст. Скорость натекания в вакуумную камеру 0,7 л·Па/с, время откачки до рабочего вакуума – 30 мин, расход газа за цикл – 8 м3.
Установка имеет в составе трехосевой манипулятор, который позволяет обеспечить максимально удобное положение свариваемого изделия.
Краткие технические характеристики данные установки
| Основная камера | Значения параметров |
| Габаритные размеры д/ш/в, мм | 1700/1600/2300 |
| Объем камеры, м3 | 6,25 |
| Предельный вакуум, мм рт. ст | 5 х 10-5 |
| Скорость натекания, л·Па/с | 0,7 |
| Время откачки до рабочего вакуума, мин | 30 |
| Расход газа за цикл, м3 | 8 |
| Напряжение, В | 3х 380 |
| Частота, Гц | 50 |
| Макс. потребляемая мощность, кВА | 66 |
| Предельное остаточное давление (в чистой прохладной дегазированной камере), мбар | 6 х 10-5 |
| Среда | Аргон |
| Диффузионный насос | |
| Скорость откачки воздуха, л/с | 20 000 |
| Предельное остаточное давление, мбар | 6,7 х 10-8 |
| Рабочий диапазон, мбар | 1,0х10-2 – 6,7х10-8 |
| Расход охлаждающей воды, л/мин (при давлении 6 бар) | 6 |
| Масса, кг | 272 |
| Бустерный насос Рутса | |
|
Номинальная быстрота действия, м3/ч |
2050 |
|
Предельное остаточное парциальное давление, мбар |
8 х 10-3 |
|
Интенсивность утечки, л/с |
5 х 10-4 |
|
Уровень шума, дБ |
<80 |
|
Расход охлаждающей воды, л/мин |
2 |
|
Мощность двигателя, кВт |
7,5 |
|
Масса, кг |
406 |
| Пластинчато-роторный вакуумный насос | |
| Производительность по атмосферному воздуху, м3/ч | 755 |
| Предельное парциальное давление без газобалласта, мбар | 8 х 10-2 |
| Предельное остаточное парциально давление без газобалласта, мм рт. ст. | 5 х 10-2 |
| Уровень шума, дБ | 75 |
| Мощность двигателя, кВт | 18,5 |
| Масса, кг | 17 |
| Вспомогательный форвакуумный насос | |
| Скорость откачки, м3/ч | 8,5 |
| Предельное парциальное давление без газобалласта, мбар | 10-4 |
| Предельное остаточное давление без газобалласта, мбар | 2х10-3 |
| Уровень шума без газобалласта, дБ | 50 |
| Номинальная мощность, кВт | 0,37 |
| Масса, кг | 18,9 |
| Промышленный чиллер | |
| Мощность охлаждения, кВт | 20 |
| Рабочее давление нагнетательного насоса, МПа | 0,1 – 0,5 |
| Напряжение питания, В | 380 ± 10% |
| Частота сети, Гц | 50 |
| Количество фаз | 3 |
| Температура окружающего воздуха, °С | 10 – 20 |
| Температура жидкости, °С | 5 – 35 |
| Температура окружающего воздуха, °С | 5 – 45 |
| Сварочный источник питания | |
| Сварочный ток | AC/DC |
| Охлаждение сварочной горелки | Жидкостное |
| Напряжение сети | 3 x 400 В ± 15 % |
| Частота сети | 50/60 Гц |
| Первичная эксплуатационная мощность (100% ПВ) | 17,9 кВА |
| Cos phi | 0,99 |
| Диапазон сварочного тока TIG | 3 – 500 A |
| Сварочный ток при: | |
| 10 мин/40° (40% ПВ) | 500 А |
| 10 мин/40° (60% ПВ) | 440 A |
| 10 мин/40° (100% ПВ) | 350 A |
| Напряжение холостого хода | 90 В |
| Рабочее напряжение TIG | 10,1 – 30,0 В |
| Напряжение зажигания | 9,5 кВ |
| Макс. объем подачи жидкости, л/мин | 1,6 |
| Объём охлаждающей жидкости, л | 5,5 |
| Класс защиты | IP23 |
| Класс изоляции | F |
| Класс излучения ЭМС (EN/IEC 60974-10) | A |
| Размеры (с ручкой), д/ш/в | 625/290/705 мм |
| Вес | 58,2 кг |
| Сварочный позиционер | |
| Количество осей | 3 |
| Диапазон скоростей вращения, об/мин | 0 – 6 |
| Грузоподъемность, кг | 500 |
| Диаметр обрабатываемых изделий, мм | 0 – 800 |
| Угол поворота планшайбы, град | ± 360 |
| Диапазон углов наклона планшайбы от горизонтального расположения оси, град | ±120 |
| Диаметр планшайбы, мм | 900 |
| Вертикальный ход планшайбы, мм | 0 – 350 |
Общая дополнительная информация
Камера изготовлена из немагнитной нержавеющей стали марки 304 и имеет соответствующие конструктивные узлы усилений в виде швеллеров из малоуглеродистой стали.
Дверь камеры установлена на откатной каретке. Передняя часть камеры имеет уплотнение для герметичного примыкания двери при вакуумировании. Пневматические шарнирные зажимы обеспечивают надежный прижим двери к камере.
В камере предусмотрены 4 перчаточных порта диаметром 150 мм, оснащенные перчатками из неопренового каучука, выдерживающими перепад давления 1 бар без разрыва.
В камере предусмотрены 2 смотровых отверстия, эргономично расположенные в удобных местах и позволяющие сварщику наблюдать за процессом сварки. Смотровые отверстия расположены под углом во избежание ошибки вследствие параллакса при наблюдении. Камера оснащена лампами для надлежащего освещения внутреннего пространства.
Механический клапан сброса давления предусмотрен для сброса избыточного газообразного аргона в случае, если его давление превышает заданное.
В процессе сварки осуществляется контроль за содержанием примесей H2O, H2O2, и азота в среде аргона внутри камеры.
Вакуумметр применяется с фланцевым соединением и легкосъемным вторичным контроллером для удобства периодической проверки. Датчик избыточного давления так же применяется в легкосъемном исполнении.
