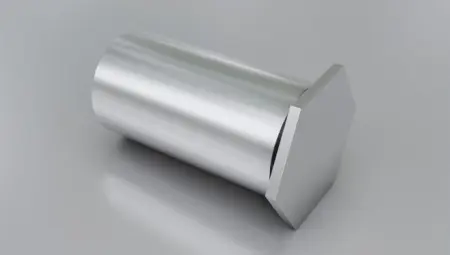

Втулка запрессовочная BSO не проходная Сталь оцинкованная M2x4 BSO-M2-4

Крепеж запрессовывается при помощи приложенной равномерной нагрузки в предварительно варезанные (вырубленные) отверстия металлисческих листовых материалов, при этом сам материал заготовки пластически деформируется и затекает в специальные канавки (борозды) конструкции крепежа.

Самоустанавливающиеся втулки (Self-Clinching Standoffs) – BSO (Blind Threaded Standoffs) глухие (неполнопроходные) втулки с внутренней резьбой
1. Общее описание
BSO (Blind Threaded Standoffs) – это самоустанавливающиеся резьбовые втулки, предназначенные для монтажа в металлические листы. Они обеспечивают надежное крепление без необходимости использования гаек или дополнительного крепежа благодаря технологии впрессовывания (clinching).
2. Рекомендуемые материалы основания
BSO-втулки предназначены для установки в:
•    Стальные листы
•    Алюминиевые листы
Требования к твердости материала заготовки:
•    По шкале Роквелла (HRB) – не более 80
•    По шкале Бринелля (HB) – не более 150
Примечание: Если твердость материала выше указанных значений, возможны трудности при установке или повреждение крепежа/основы.
3. Особенности конструкции и монтажа
•    Глухая резьба (Blind Threaded) – внутренняя резьба позволяет вкручивать винты без сквозного отверстия.
•    Самозакрепляющийся механизм – при запрессовке втулка деформирует материал вокруг отверстия, создавая прочное соединение.
•    Устойчивость к проворачиванию и вырыванию – благодаря насечкам или рифленой поверхности.
4. Типовые применения
•    Крепление электронных компонентов в металлических шасси.
•    Сборка корпусов приборов, щитов управления.
•    Фиксация плат и модулей в алюминиевых рамах.
5. Рекомендации по монтажу
•    Диаметр отверстия должен соответствовать спецификации производителя (обычно на 0,05–0,1 мм меньше диаметра втулки).
•    Усилие запрессовки – регулируется в зависимости от толщины и твердости материала.
•    Использование специализированного инструмента (пресс или установочный инструмент) для равномерной установки.
6. Альтернативы при высокой твердости материала
Если основание слишком твердое (HRB >80 / HB >150), рекомендуется:
•    Использовать сварные/приварные втулки.
•    Применять крепеж с предварительной нарезкой резьбы (например, резьбовые вставки).
Самоустанавливающиеся резьбовые втулки BSO (Blind Threaded Standoffs) –
Полное руководство
1. Введение и назначение
Самоустанавливающиеся резьбовые втулки BSO (Blind Threaded Standoffs) представляют собой инновационное крепежное решение для создания надежных резьбовых соединений в металлических панелях. Эти элементы специально разработаны для:
•    Быстрого монтажа без дополнительного крепежа
•    Создания прочных резьбовых точек в тонколистовых материалах
•    Обеспечения устойчивого соединения в условиях вибрации и нагрузок
2. Технические характеристики
Основные параметры:
•    Материал изготовления: углеродистая сталь
•    Типы резьбы: метрическая (M2-M6) и дюймовая (4-40 до 1/2"-13)
•    Высота стоек: от 3 мм до 25 мм (стандартные размеры)
•    Покрытия: цинкование
Механические свойства:
•    Прочность на вырыв: до 1500 Н (зависит от диаметра и материала)
•    Крутящий момент: 0,5-15 Н·м (в зависимости от размера)
•    Температурный диапазон: от -50°C до +150°C (для стандартных версий)
3. Совместимость с материалами
Рекомендуемые базовые материалы:
•    Низкоуглеродистая сталь (HRB ≤80)
•    Алюминиевые сплавы (HB ≤150)
•    Латунь и медь (толщиной от 1 мм)
Не рекомендуемые материалы:
•    Закаленные стали (HRC >20)
•    Титан и его сплавы
•    Хрупкие металлы и сплавы
4. Подробный процесс установки

4.1 Подготовка отверстия:
•    Требуемый диаметр: D = (номинальный диаметр стойки) - (0,05-0,15 мм)
•    Допуск на отверстие: ±0,03 мм
•    Чистота обработки: Ra ≤3,2 мкм
•    Минимальная толщина материала: 0,8 мм для малых втулок, от 1,5 мм для крупных
4.2 Процесс монтажа:
1.    Совмещение втулки с отверстием
2.    Приложение осевого усилия (200-5000 Н в зависимости от размера)
3.    Формирование кольцевой деформации материала
4.    Фиксация за счет радиального напряжения
4.3 Оборудование для монтажа:
•    Ручные прессы (для малых серий)
•    Пневматические или гидравлические прессы (для серийного производства)
•    Специальные направляющие оправки
5. Преимущества и особенности
Ключевые преимущества:
✔ Полностью скрытый монтаж без выступающих элементов
✔ Возможность установки с одной стороны панели
✔ Высокая устойчивость к вибрации (в 3-5 раз выше винтовых соединений)
✔ Равномерное распределение нагрузки
✔ Возможность повторного использования резьбы
Особенности конструкции:
•    Усиленное основание для предотвращения проворачивания
•    Оптимизированная геометрия для легкого старта при установке
6. Применение в различных отраслях
Электроника:
•    Крепление печатных плат
•    Монтаж компонентов в телекоммуникационном оборудовании
•    Установка панелей управления
Машиностроение:
•    Сборка корпусов промышленного оборудования
•    Крепление защитных кожухов
•    Монтаж сенсоров и датчиков
Автомобильная промышленность:
•    Установка электронных блоков управления
•    Крепление элементов интерьера
•    Монтаж светотехнического оборудования
7. Техническое обслуживание и ремонт
•    Проверка затяжки: рекомендуемый момент 80% от номинального
•    Замена: возможно высверливание с последующей установкой нового элемента
9. Часто задаваемые вопросы
Q: Можно ли устанавливать BSO стойки в готовые изделия?
A: Да, при наличии доступа к обратной стороне панели и возможности приложить монтажное усилие.
Q: Как определить правильный размер отверстия?
A: Точные значения указаны в технических спецификациях для каждого типоразмера стойки.
Q: Возможна ли установка в цветные металлы?
A: Да, но требуется уменьшение монтажного усилия на 15-20%.
