Крепежные элементы для печатных плат: особенности выбора и монтажа
При сборке электронных устройств с использованием печатных плат (ПП) важно правильно подобрать крепежные элементы, чтобы избежать повреждений и обеспечить надежную фиксацию. В данном руководстве рассматриваются броширующие и броширующе-развальцовочные крепления, их совместимость с разными типами отверстий, возможные проблемы и способы их решения.
1. Типы крепежа и их назначение

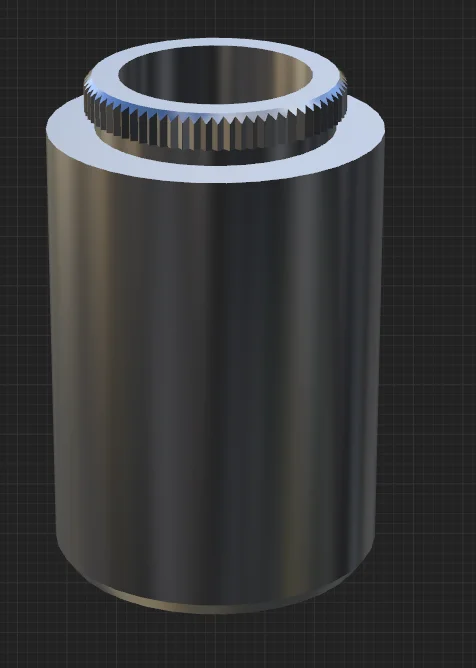

Броширующие крепления (Broaching Standoffs, KFE / KFSE)
•    Принцип работы: При установке в отверстие крепеж формирует канавки (насечки), обеспечивая надежную фиксацию за счет механического сцепления.
•    Рекомендуемое применение:
o    Неметаллизированные отверстия (без гальванического покрытия).
o    Используются для стоек, винтовых соединений и других элементов, требующих жесткой фиксации.
Броширующе-развальцовочные крепления (Broach / Flare Types)
•    Принцип работы: При монтаже крепеж не только насекает материал, но и развальцовывает края отверстия, создавая дополнительную опору.
•    Рекомендуемое применение:
o    Только для неметаллизированных отверстий.
o    Подходят для крепления компонентов, подверженных вибрации или механическим нагрузкам.
2. Проблемы при использовании в металлизированных отверстиях
Если броширующий крепеж устанавливается в металлизированное отверстие, возможны следующие проблемы:
2.1. Повреждение гальванического покрытия
•    Напряжения при запрессовке могут разрушить медное покрытие, что приведет к ухудшению контакта или полному отслоению металлизации.
•    Последствия:
o    Нарушение электрических соединений (если отверстие связано с дорожками или слоями платы).
o    Коррозия в месте повреждения.
2.2. Разрыв токопроводящих дорожек
•    Если отверстие соединено с внутренними слоями платы, механическое воздействие может оборвать переходные контакты.
2.3. Деформация отверстия
•    В некоторых случаях металлизация выдавливается наружу, что делает крепление ненадежным.
Вывод: Броширующие крепления не предназначены для металлизированных отверстий!
3. Проблемы даже в неметаллизированных отверстиях
Даже при правильном выборе типа отверстия возможны следующие дефекты:
3.1. Расслоение материала (Delamination)
•    Возникает из-за чрезмерного давления на стенки отверстия.
•    Особенно критично для многослойных плат.
3.2. Мездрение и кракелюр (Measling/Crazing)
•    Мездрение – микротрещины в стеклотекстолите вокруг отверстия.
•    Кракелюр – сетчатые трещины на поверхности платы.
•    Причины:
o    Слишком плотная посадка крепежа.
o    Хрупкость материала платы (например, FR-4 высокой плотности).
4. Решения и рекомендации
4.1. Увеличение диаметра отверстия
•    Если возникают проблемы с посадкой, рекомендуется расширить отверстие на +0,13…+0,2 мм.
•    Это снижает механическое напряжение и уменьшает риск повреждений.
4.2. Альтернатива: крепления для поверхностного монтажа
•    Если регулировка отверстия не помогает, стоит рассмотреть крепления с плоским основанием (Surface-Mount Standoffs).
•    Они фиксируются на поверхности платы без воздействия на отверстия.
4.3. Обязательное тестирование перед серийным производством
•    Перед массовым использованием протестируйте крепеж на реальных образцах плат.
5. Рекомендации по проектированию плат
5.1. Минимальное расстояние от отверстия до края платы
•    Во избежание сколов и трещин соблюдайте минимальный отступ (указан в технических спецификациях крепежа).
5.2. "Запретные зоны" (Keep-Out Areas)
•    Вокруг монтажных отверстий не должно быть:
o    Тонких проводников.
o    Чувствительных компонентов.
o    Зон с высокой температурной нагрузкой.
6. Заключение
•    Для металлизированных отверстий броширующий крепеж не подходит – используйте альтернативные варианты.
•    Для неметаллизированных отверстий возможна установка, но требуется контроль зазора и тестирование.
•    При возникновении проблем увеличьте диаметр отверстия или перейдите на крепления для поверхностного монтажа.
